德州仪器Texas Instruments SN74LXCH1T45单比特双电源收发器是一款非反相双向电压电平转换器件，具有总线保持电路。I/O引脚A和控制引脚 (DIR) 以VCCA逻辑电平为基准，I/O引脚B以VCCB逻辑电平为基准。A引脚可接受1.1V至5.5V I/O电压，B端口可接受1.1V至5.5V I/O电压。Texas Instruments SN74LXCH1T45的高DIR允许数据从A传输到B，低DIR允许数据从B传输到A。

SN74LXCH1T45 特性

完全可配置的双轨设计，允许每个端口在1.1V至5.5V电压范围内工作

稳健、无干扰电源排序

支持3.3V至5.0V，速率高达420Mbps

数据输入的总线保持无需外部上拉和下拉电阻器

施密特触发器控制输入支持慢速或嘈杂输入

控制输入具有集成静态下拉电阻器，支持浮动控制输入

高驱动强度（5V时高达32mA）

低功耗

最大3µA (25°C)

6µA最大值（-40°C至+125°C）

VCC隔离和VCC断开功能

如果任一VCC电源<100mV，则所有I/O变为高阻抗

Ioff-float支持VCC断开操作

Ioff支持局部关断模式运行

兼容LVC系列电平转换器

控制逻辑 (DIR) 以VCCA为基准

工作温度范围：–40°C至+125°C

闭锁性能超过100mA，符合JESD 78 II类标准

静电放电保护超出JESD 22标准

人体模型：4000V

1000V充电器件模型

SN74LXCH1T45 应用

消除缓慢或嘈杂的输入信号

驱动指示灯LED或蜂鸣器

机械开关去抖

通用I/O电平转换

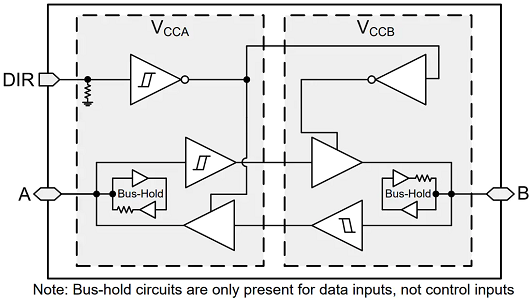

SN74LXCH1T45 内部结构功能框图
