摘要： n通道h桥，电荷泵，电流感应反馈，电流调节保护电路。

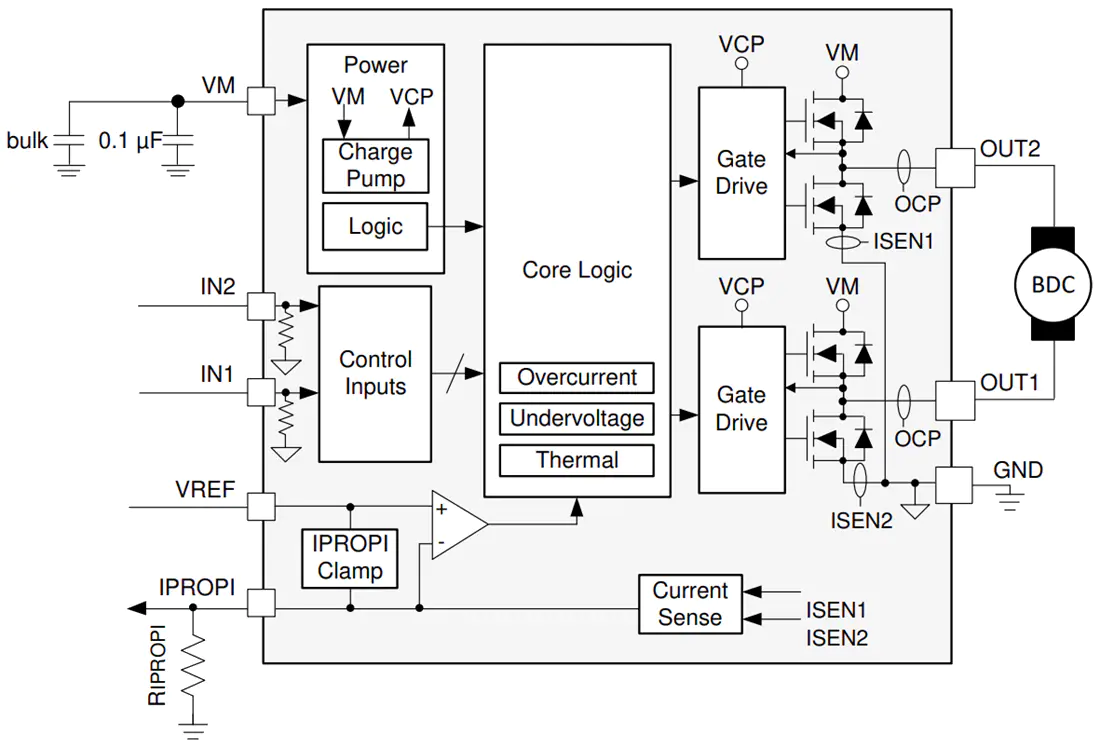

德州仪器DRV8231A 33V h桥驱动器是一款集成电机驱动器，具有n通道h桥、电荷泵、电流感知反馈、电流调节和保护电路。电荷泵通过支持n通道MOSFET半桥和100%占空比驱动提高了效率。
IPROPI引脚上的内部电流镜像体系结构实现了电流感知和调节。该特性消除了对大功率分流电阻的需求，节省了电路板面积并降低了系统成本。IPROPI电流感应输出允许微控制器检测电机失速或负载条件的变化。外部电压参考引脚，V(REF)，确定启动和失速事件中电流调节的阈值，而无需微控制器的交互。
低功率休眠模式通过关闭大部分内部电路实现超低静止电流吸取。内部保护功能包括电源欠压锁定，输出过流和设备过温。德州仪器DRV8231A是pin-to-pin，可扩展R(DS(on))和电源电压选项的设备家族的一部分，以最小的设计更改支持各种负载和供电轨道。
n通道h桥刷直流电机驱动器
4.5V至33V工作电源电压范围
引脚对引脚，R(DS(on))，电压和电流检测/调节变量(外部分流电阻和集成电流镜)
DRV8870: 6.5V到45V, 565毫欧，分流器
DRV8251: 4.5V到48V, 450毫欧，分流器
DRV8251A: 4.5V到48V, 450毫欧，镜子
DRV8231: 4.5V到33V, 600毫欧，分流器
DRV8231A: 4.5V到33V, 600毫欧，镜子
高输出电流能力:峰值3.7A
PWM控制接口
支持1.8V、3.3V、5V的逻辑输入
集成IPROPI电流传感器失速检测和电流调节
低功耗睡眠模式
在V(VM) = 24V, T(J) = 25°C时，µA小于1
小包装和占地面积

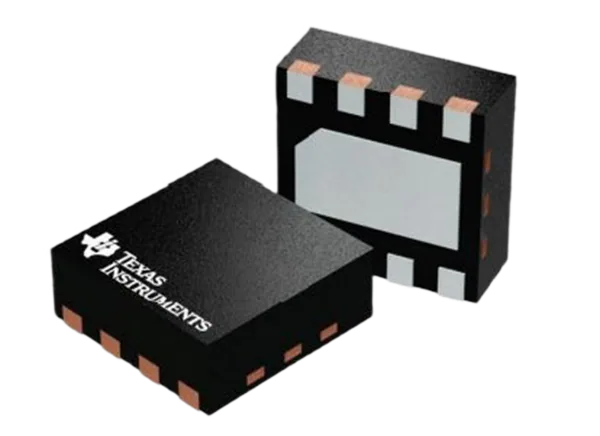

8针WSON带PowerPAD ，2.0mm × 2.0mm
8针HSOP带PowerPAD ，4.9mm × 6.0mm
综合保护功能
虚拟机欠压锁定(UVLO)
自动重试过流保护(OCP)
热关机(TSD)
打印机
真空机器人
洗衣机和干衣机
咖啡机
POS打印机
电表
自动柜员机
通风
外科手术设备
电子病床和病床控制
健身机
