德州仪器ADS127L11 24位Delta-Sigma (得尔塔西格马) adc的介绍、特性、及应用

来源：HQBUY 发布时间：2023-03-08

摘要： 该器件具有良好的交流性能和直流精度，功耗低。

德州仪器ADS127L11 24位Delta-Sigma (得尔塔西格马)模数转换器(ADC)使用宽带滤波器的数据速率高达400kSPS，使用低延迟滤波器的数据速率高达1067kSPS。该器件具有良好的交流性能和直流精度，功耗低(高速模式下为18.6mW)。

该设备集成了输入和参考缓冲区，以减少信号负载。低漂移调制器实现了优异的直流精度，带内噪声低，具有优异的交流性能。功率扩展架构提供双速度模式，以优化数据速率、分辨率和功耗。数字滤波器可配置为宽带或低延迟操作，允许宽带交流性能或直流信号的数据吞吐量得到优化，所有在一个设备。

串行接口具有菊花链功能，以减少SPI I/O通过隔离屏障。输入和输出数据和寄存器设置通过循环冗余校验(CRC)功能进行验证，以提高操作的可靠性。小的3mm × 3mm WQFN和6.5mm × 4.4mm TSSOP封装设计为有限的空间应用。德州仪器ADS127L11完全适用于-40°C到+125°C的温度范围。

特性

可编程数据速率

高达400kSPS(宽带滤波器)
高达1.067MSPS(低延迟过滤器)

可选择的数字滤波器

宽带或低延迟

交流精度与直流精度

动态范围:111.5dB (200kSPS)
官-120分贝
INL (0.9ppm FS)
nv / 50°C抵消漂移
0.6 ppm /°C增益漂移

Power-scalable架构

高速模式(400kSPS, 18.6mW)
低速模式(50kSPS, 3.3mW)

输入和参考预充电缓冲器
内部或外部时钟
功能性Safety-Capable

可提供辅助功能安全系统设计的文件

应用程序

测试和测量

数据采集(数据收集)
冲击和振动仪器
声学和动态应变计

工厂自动化与控制

状态监测

航空航天和国防

声纳

医疗

脑电图(EEG)

电网基础设施

电能质量分析仪

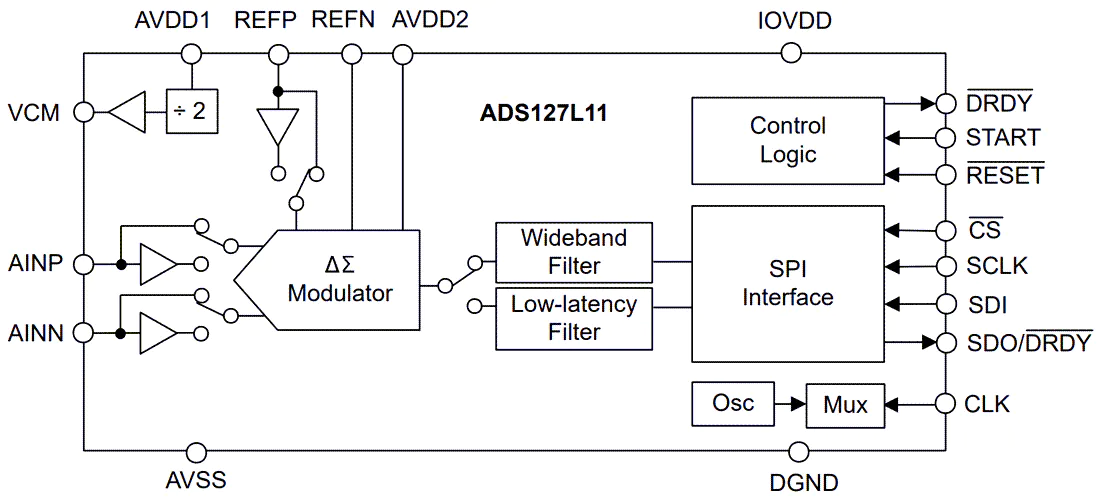

简化框图
