摘要： 德州仪器公司UCC28781/UCC28781- q1零电压开关(ZVS)控制器可以在非常高的开关频率下使用，以最小化变压器的尺寸并实现高功率密度。

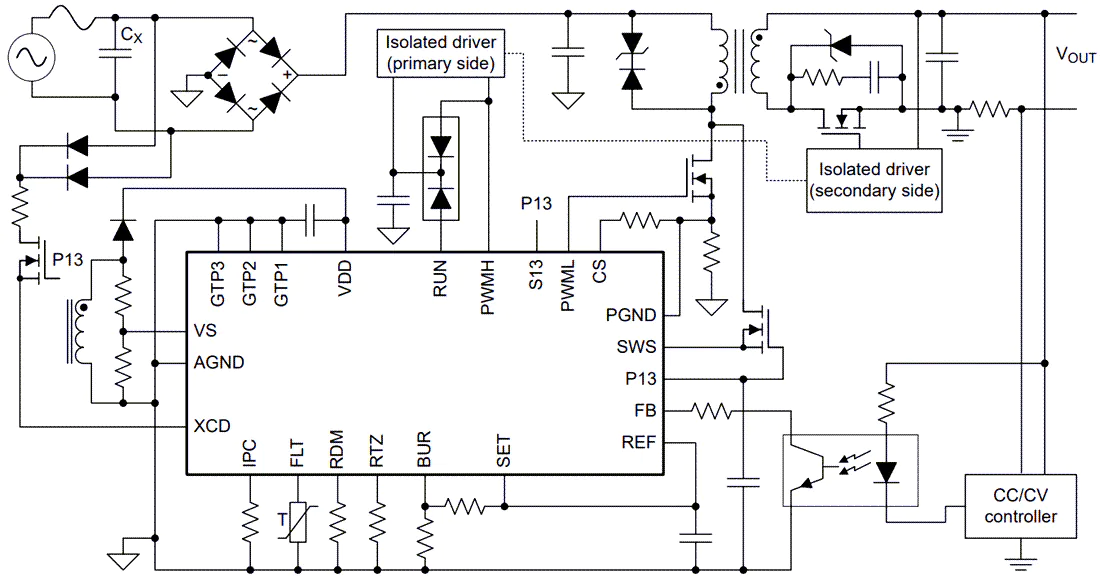

德州仪器公司UCC28781/UCC28781- q1零电压开关(ZVS)控制器可以在非常高的开关频率下使用，以最小化变压器的尺寸并实现高功率密度。使用直接同步整流器(SR)控制，控制器不需要单独的SR控制器，因为它可以直接驱动SR FET，以最大化效率和简化设计。(对于隔离的应用，需要一个隔离的门驱动IC。)
采用自适应死区时间控制的零电压变换器，使开关损耗和电磁干扰最小化。这种设计的结果是在整个工作范围内具有极高的转换效率的控制器。可编程自适应突发模式(ABM)可灵活控制控制器何时进入和退出待机模式，以优化在轻和空载条件下的待机功率。ABM还有助于减少波纹和最小化可听到的噪音。控制器提供多种保护模式，具有自动重启(重试)响应。德州仪器公司UCC28781-Q1设备符合AEC-Q100汽车应用的要求。
开关频率大于500kHz
大于93%可实现最高效率
支持小于45mW的待机功率
零电压开关(ZVS)和死区时间优化的自适应控制
不权衡瞬态响应或可听噪声的EMI频率抖动
具有内部补偿的可编程自适应突发模式(ABM)
X-capacitor放电能力
过温、过压、输出短路、过流、过电和引脚故障保护
自动恢复fault-responses
4mm × 4mm, 24针，QFN封装
Soundbar
聪明的演讲者
商家网络和服务器电源
电器电池充电器
商人电池充电器
工业交直流
