摘要： 双通道CC/CV升压功率级控制器设计用于驱动两串大电流led。

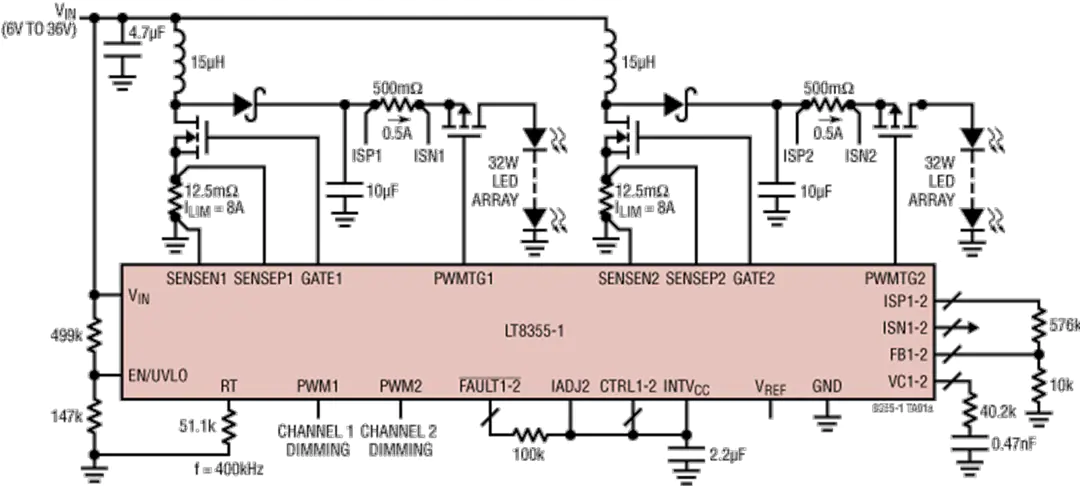

亚德诺半导体LT8355-1双LED控制器是一种双通道恒频、恒流/恒压(CC/CV)升压功率级控制器，设计用于驱动两串大电流LED。LT8355-1的固定频率，电流模式架构在大范围的电源和输出电压下稳定运行。电压反馈引脚作为几个LED保护功能的输入，并使转换器作为恒压源工作成为可能。
LT8355-1感知负载高侧或低侧的输出电流。CTRL2和IADJ2输入的乘积提供了通道2输出电流的模拟编程。通道1输出电流通过CTRL1输入进行编程。PWM输入和PWMTG高侧PMOS驱动提供精确的基于时间的LED调光能力。当由外部数字信号驱动时，PWM输入可在100Hz时提供高达20,000:1的LED调光比。当由恒定电压驱动时，PWM输入从128个内部产生的，精度，指数间隔调光比从0.78%到100%选择之一。
模拟设备公司。LT8355-1双LED控制器提供了一个侧面可焊接的4.0mm × 5.0mm QFN-28封装，并符合AEC-Q100汽车应用的要求。
AEC-Q100合格
两个独立的高压LED驱动控制器通道
128:1内部指数PWM调光
双引脚相乘模拟调光(CH2)
扩频调频
20,000:1外部PWM调光100Hz
0V至120V轨对轨LED电流传感
±2% LED电流调节
±2%输出电压调节
LED短/开保护和指示
宽的5V到60V输入电压范围
PMOS开关驱动用于PWM和输出断开
独立通道调光
恒压恒流调节
100kHz至2MHz可调开关频率
每个通道独立的开/短路LED故障
可编程的VINUVLO与滞后
-40°C至+125°C的工作温度范围

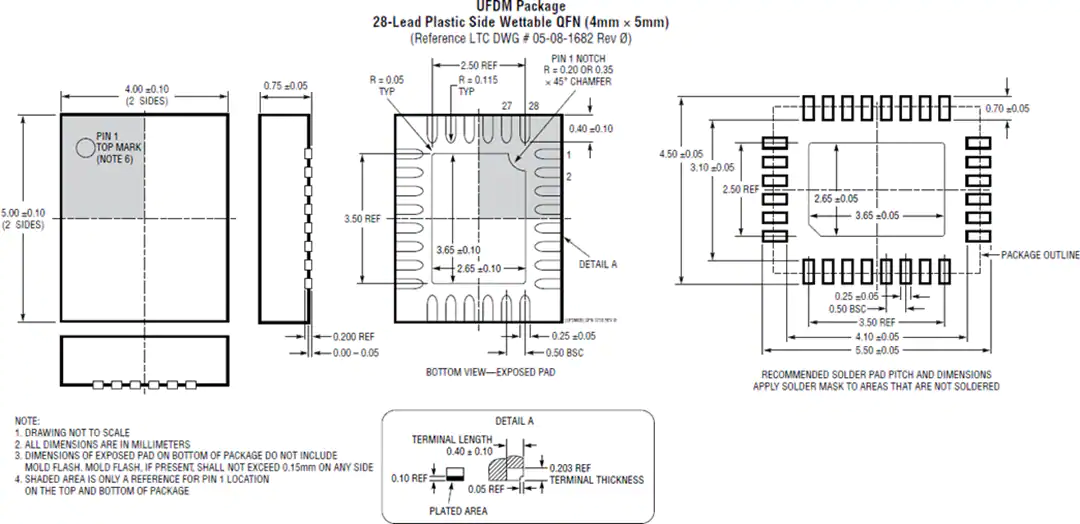

可侧焊4.0mm × 5.0mm QFN-28封装
高压LED应用
汽车大灯和行灯
精确的限流电压调节器
