摘要： 全功能评估板，6个GD3162门驱动器。

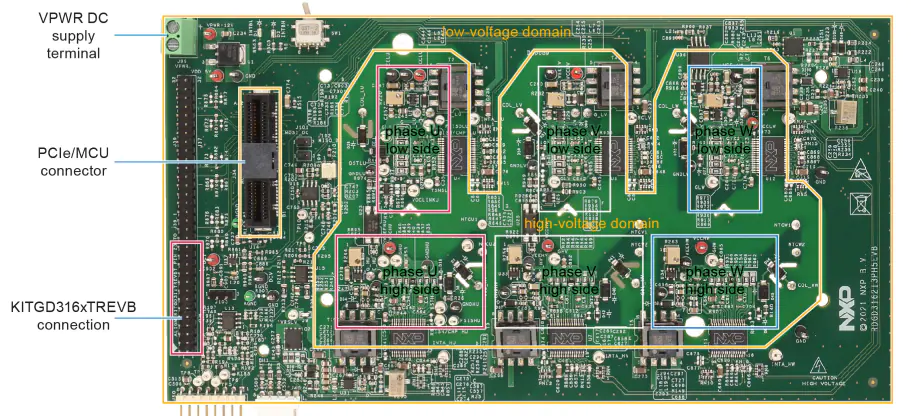

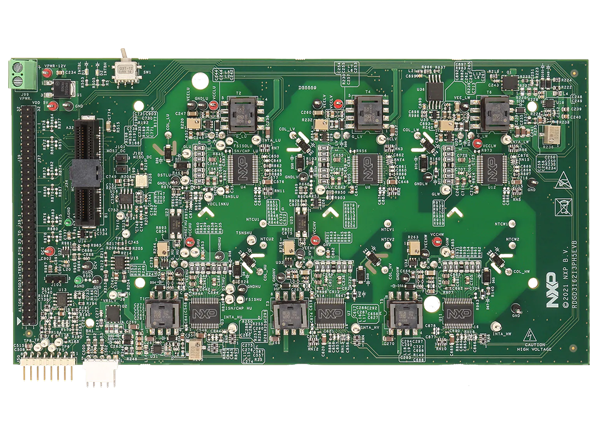

NXP Semiconductors RDGD3162I3PH5EVB评估板是一款全功能三相逆变器，具有6个GD3162门驱动器。驱动器有故障管理和支持电路。该单板支持SPI (serial peripheral interface)菊花链通信，用于编程和通信。它有三个高侧门驱动器和三个低侧门驱动器独立或所有六个门驱动器同时。
能够使用KITGD316xTREVB和FlexGUI对U相进行双脉冲和短路测试;见相位U原理图和FlexGUI脉冲标签
为GD3162门驱动器和保护电路设计并填充评估板
能够连接到HybridPACK驱动型sic专用模块，进行全三相评估和开发
菊花链SPI通信× 3 - 2通道(3个高侧门驱动和3个低侧门驱动)或× 6 - 1通道(全部6个门驱动)
可变反激VCC电源与GND参考和可变负VEE电源
易于访问电源，地面和信号测试点
2 × 32 PCIe接口，用于MCU控制接口(MPC5775B/E-EVB, MPC5777C-DEVB，或MPC57744P)
直流母线电压和电流监测可选连接
相电流反馈连接
解析器信号连接器
