摘要： 具有输入平均电流限制和真负载断开功能的非同步升压变换器。
德州仪器TPS61376 4.5A升压变换器是一种高压非同步升压变换器，具有输入平均电流限制和真负载断开功能。输入平均电流限制阈值可以通过ILIM引脚从0.1A到3.0A进行编程。当设备被禁用时，VP和SW引脚之间的隔离FET将完全切断输入和输出之间的路径。TPS61376的输入电压范围很广，从2.9V到23V，输出电压可达25V。
TPS61376采用自适应关闭时间控制拓扑实现峰值电流模式。该设备工作在中等到高负载的PWM模式。在轻负载条件下，设备进入PFM模式，在整个负载电流范围内保持高效率。TPS61376还集成了许多健壮的保护功能。这些包括输出过压保护，逐周期过流保护和热停机。德州仪器TPS61376提供了2.5mm × 2.0mm HotRod Lite VQFN封装的非常小的解决方案尺寸。
输入电压和输出电压范围宽
输入电压范围2.9V ~ 23V
输出电压范围4.5V至25V
电感电流峰值极限可达4.5A
0.1A至3A可编程输入平均电流极限范围
开关频率
TPS61376: 1.2兆赫
TPS613761: 650千赫
集成两个mosfet
ISO场效应管(40毫欧)
低侧场效应晶体管(50毫欧)
安全可靠的操作特点
输出过压保护
逐周期过流保护
EN关闭时，输入和输出之间真正断开
热关机
精确的EN/UVLO阈值
外回路补偿

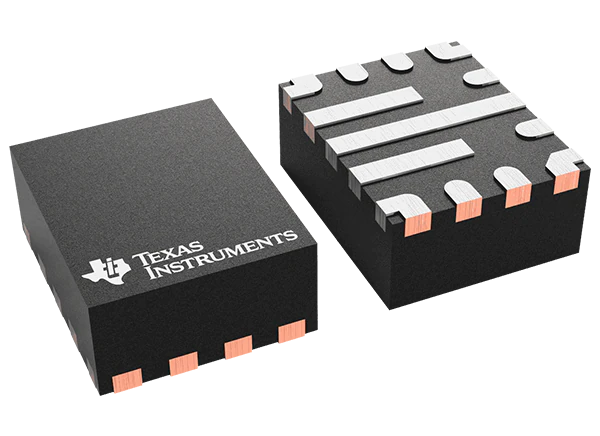

2.5mm × 2.0mm HotRod Lite VQFN封装
零售自动化和支付
“条形码扫描器”
聪明的演讲者
电器
