摘要： 优化的应用下沉到100W在20V和必须承受高达29V VBUS上。
Kinetic Technologies KTS1698 VBUS电流汇聚保护负载开关经过优化，可保护具有USB Type-C PD端口和连接器的系统。该设备适用于在20V电压下下沉到100W的应用程序，必须在VBUS上承受高达29V的电压。KTS1698具有软启动、过压保护、反向电流阻塞、过电流保护、短路保护、过温保护和集成瞬态电压抑制(TVS)等功能。
KTS1698包括自动反向电流阻塞，作为一个“理想的二极管”和隔离VBUS时，充电或通过另一个端口供电系统。软启动限制了在大电容的输出打开时的涌流。集成电视提供IEC工业标准ESD和±90V浪涌额定值。ACOK标志指示何时供电正常。

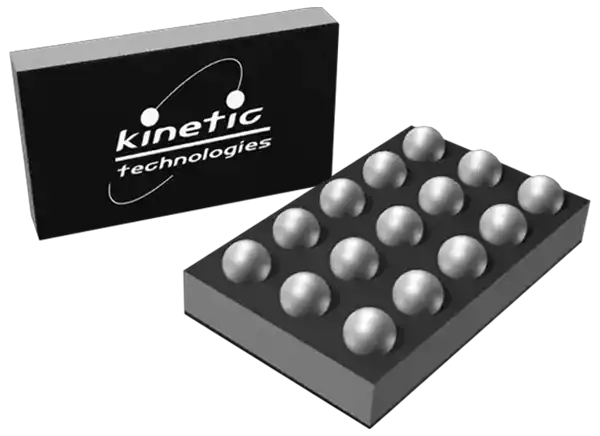

动能技术公司KTS1698 VBUS电流汇聚保护负载开关安装在先进的、完全“绿色”兼容的晶圆级芯片规模包(WLCSP)中。
工作电压范围为3V至23V
在IN和OUT处的绝对最大额定值为29V
5A连续额定电流
10A脉冲电流额定值(持续时间Pd有限)
25毫欧从IN到OUT的典型通电阻
软启动(SS)限制涌流
IN处过电压保护(OVP)
23V内固定
4V到23V外部电阻可编程
“理想二极管”反向电流保护(RCP)
20mV正向电压，15 μ s快速恢复
OUT处过流保护(OCP)
OUT处的短路保护(SCP)
过温保护(OTP)
IN瞬态电压抑制(TVS)
±90V防雷(IEC61000-4-5)
±8kV静电接触放电(IEC61000-4-2)
气隙放电(IEC61000-4-2)
EN或EN启用逻辑输入版本
ACOK开漏电源良好标志
-40°C至+85°C的工作温度范围

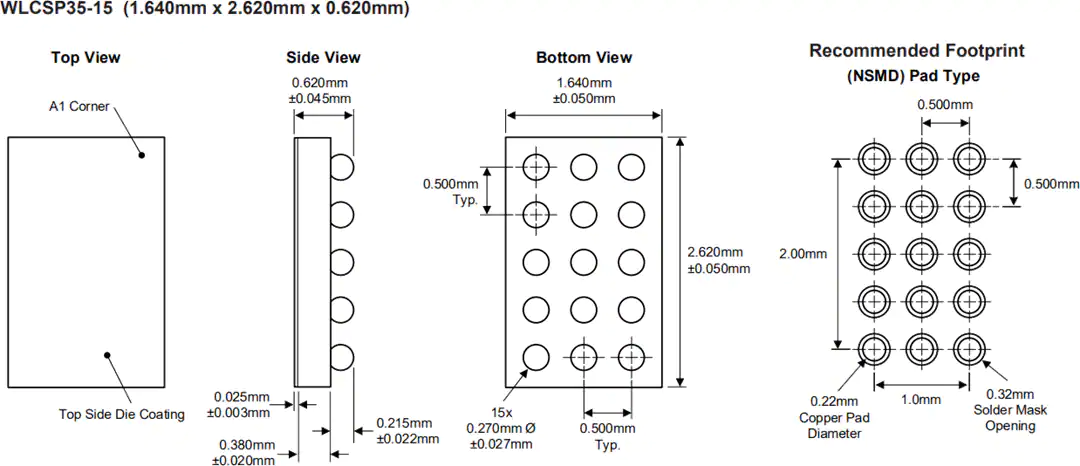

2.62mm x 1.64mm WLCSP-15封装;0.5毫米的间距
台式电脑
笔记本电脑
平板电脑
停靠点
监控
配件
