摘要： 提供对模块上系统(SOMs)的Verdin系列的最常见特性的轻松访问。

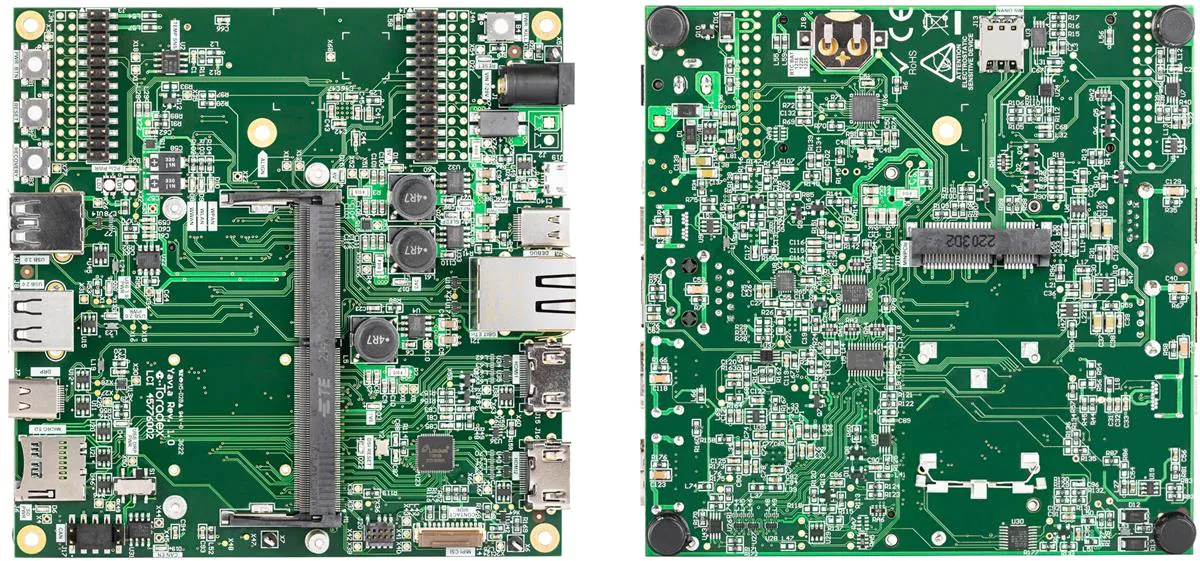

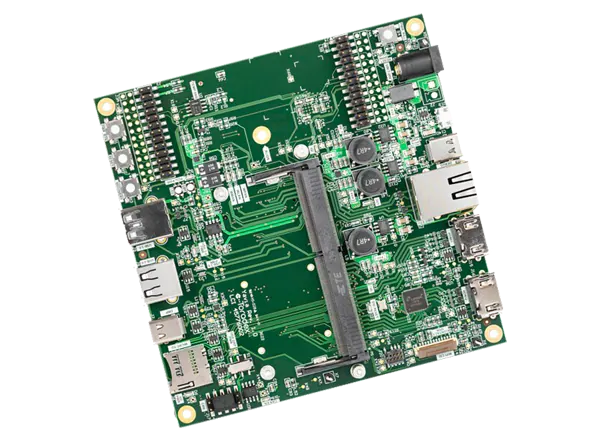

Toradex Yavia载波板可轻松访问Verdin家族的最常见功能，并支持当前和未来的Verdin系统模块(SOMs)。这款紧凑的载波板具有USB 3。支持千兆以太网、HDMI、MIPI CSI、PCIe等技术。Yavia载波板展示内置UART-to-USB收发器，允许用户通过USB监控和与UART接口通信，而无需任何额外的电缆/附件。该载波板旨在使用易于使用的工业Linux平台进行应用软件开发。载波板的功能可以通过子板(通过扩展连接器)进一步扩展。
1x千兆以太网(RJ45连接器集成磁性)
1x USB 2.0双功能(USB Type-C 连接器)
1x USB 3。x主机(USB Type-A连接器)
1个USB 2.0主机(USB Type-A连接器)
1个USB 2.0调试(USB Type-C连接器)
1x microSD卡插槽
1个CAN头(通过CAN FD收发器)
2个低速扩展头，接口如下:
1 x 1.8 v
1 x 3.3 v
1 x 5伏
2 x的理由
2 x²C
1 x²
1 x SPI
2 x PWM
4个专用gpio
4 x ADC
2倍UART(带流量控制)
1 x可以
控制信号
权力针:
2 x HDMI:
1x本地Verdin接口
1x由Verdin MIPI转换而来的DSI接口
1x PCIe (mPCIe连接器):
1x PCIe (1x lane)
1x USB 2.0
支持1x SIM卡
3x led (LED_WWAN, LED_WLAN和LED_WPAN)
1x SMBus(可选，连接通用I²C总线)
1x NanoSIM插槽
1x四通道MIPI CSI摄像机接口(由Toradex MIPI CSI-2接口标准定义的连接器)
1x JTAG (Cortex调试连接器)
1x RTC备用电池座
雅维亚提供以下附加功能:
2倍RGB(用户可控)
状态和活动指示器
PCB温度传感器
256 kb eepm
按钮:
开/关
重置
恢复模式
权力禁用
led灯:
8V(DC) ~ 25V(DC)±10%供电电压
0°C至60°C的温度范围
