摘要： 围绕CCB021M12FM3WolfPACK 电源模块设计的一个完整、易于使用、灵活的电源级。

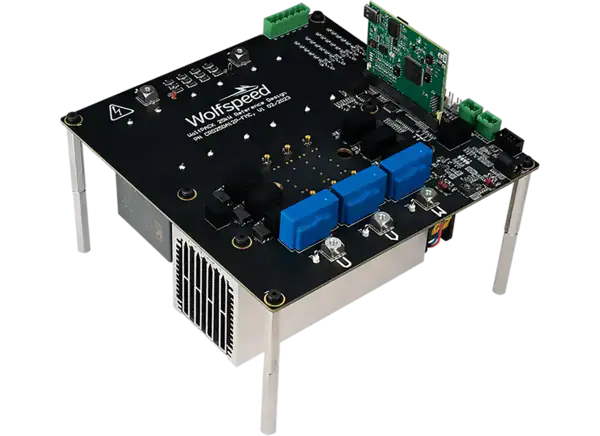

Wolfspeed CRD25DA12N-FMC 25kW三相逆变器具有无与伦比的系统级功率密度和效率，使用Wolfspeed WolfPACK FM3功率模块平台获得。WolfPACK FM3功率模块平台针对高密度、低电感占用面积的碳化硅mosfet进行了优化，以降低系统级损耗并简化整体系统设计。CRD25DA12N-FMC逆变器输出功率为25kW，开关频率为100kHz，输入电压为1000V(DC)。典型应用包括太阳能和储能系统、智能电网/并网分布式发电、车载充电、工业电机驱动和ups。
输出功率25kW
输入电压1000V(DC)
100kHz开关频率
实现高开关频率
提高系统效率和功率密度
低开关损耗操作
较低的系统级冷却要求

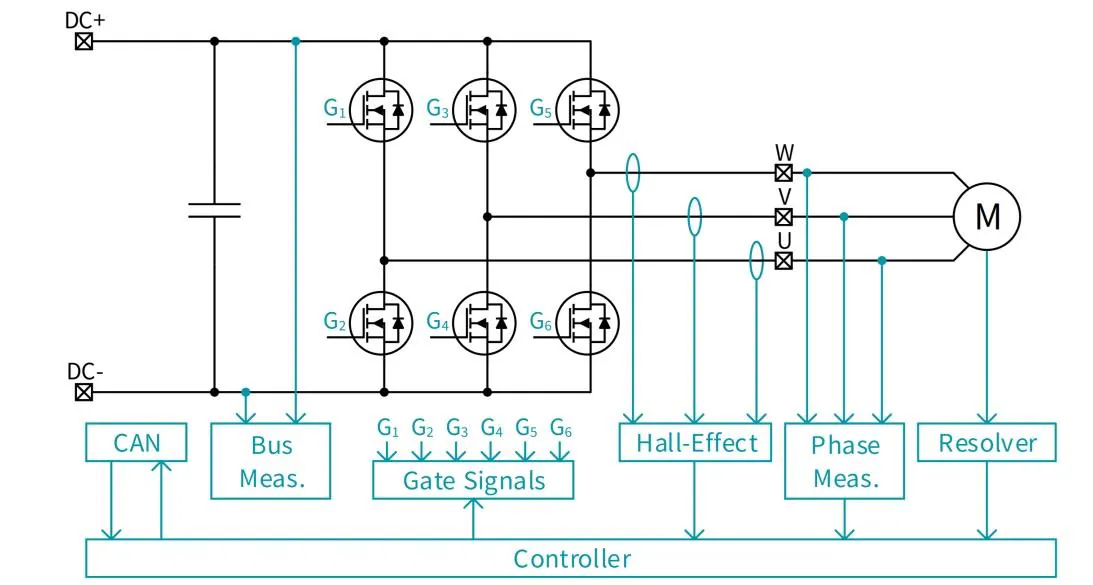

单个CCB021M12FM3 (1200V/21毫欧) Wolfspeed WolfPACK 六组电源模块
具有可定制固件的通用控制器
集成霍尔效应电流测量
旋转位置反馈集成解析器电路
隔离衬底温度测量
隔离的CAN通信，实时监控和调整
单独的导通和关断栅极电阻用于开关损耗优化
直流母线和相位电压测量电路
专用过流检测硬件
用于添加自定义辅助硬件的备用GPIO和ADC头引脚
在测试和评估期间为定制提供备用led
用于操作外部继电器的可控电流放大器
详细描述了改进模拟预测的热解决方案
集成门测量连接器，便于系统故障排除和评估

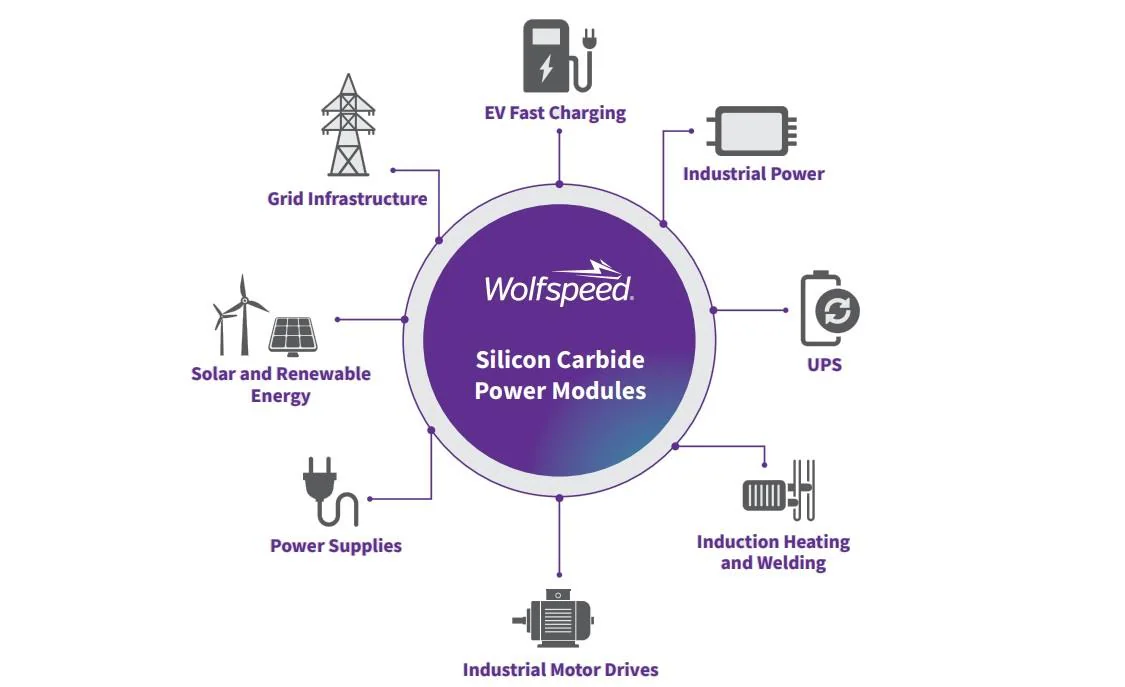

太阳能和能源储存系统
场外的充电
工业电机驱动
智能电网/并网分布式发电
联合包裹
