摘要： MAX2388射频前端芯片片上集成了LNA和混频器。加上恰当的匹配电路，这款芯片可用于WCS频段。在本篇笔记里使用2.3GHz射频频率和220MHz中频。对该芯片进行传统的接收机指标测量方法如增益、噪声系数、IIP3、IIP2和本振泄漏。
MAX2387和MAX2388专门设计用于最佳的混频性能，本振驱动为-10dBm。MAX2389混频器性能优化为在本振输入端口上具有-4dBm典型驱动。外部偏置电阻控制混频器3阶非线性和电流消耗之间的折中。
所有的器件均具有高增益和低增益功能的LNA。MAX2387具有32dB增益步进，而MAX2388和MAX2389均具有18dB增益步进。同时也具备关断模式，芯片可在空闲周期内关断电源，因而能延长电池寿命。
虽然这些接收机最初设计用于2110MHz至2170MHz WCDMA频段，但在其他频段上亦表现出优异的性能。
以下为在标准MAX2388评估板上的测试数据。LNA输入和输出重新调谐到中心频率2315MHz。混频器匹配电路调谐为射频输入2315MHz，中频输出220MHz以及低端本振注入。
测试条件：
V(CC) = 2.85V
射频输入功率 = -30dBm
射频频率 = 2315MHz；本振频率 = 2095MHz (中频 = 220MHz)
双频间隔 = 1MHz
本振功率 = -10dBm
表1. LNA测量结果
| Parameter | High Gain | Low Gain | Units |
| Gain | 14.0 | 3.7 | dB |
| NF | 2.35 | 7.5 | dB |
| IIP3 | 5.8 | 3.5 | dBm |
| S11 | -12.5 | -4.8 | dB |
| S22 | -15.8 | -7.0 | dB |
| S12 | -24.9 | -13.5 | dB |
| I(CC) | 10.5 | 7.3 | mA |
表2. 混频器测量结果
| Parameter | High Gain | Low Gain | Units |
| Gain | 7.5 | 7.3 | dB |
| NF | 8.5 | 7.5 | dB |
| IIP3 | 5.5 | 0.0 | dBm |
| IIP2 (Note 1) | 27 | 26.5 | dBm |
| LO leakage at IF port | -17.4 | -20.9 | dBm |
| LO leakage at LNA input port | -49.7 | -53.9 | dBm |
注1：IIP2使用半中频方法测量。使用这个方法干扰的频率为2205MHz。
LNA的S参数是在MAX2388评估板上测量的。使用网络分析仪的端口扩展功能校正SMA接头到芯片引脚的布线长度。
图1. MAX2388 LNA IIP3测试图

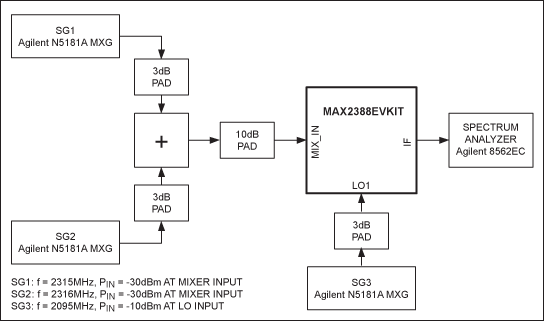

图2. MAX2388混频器IIP3测试图

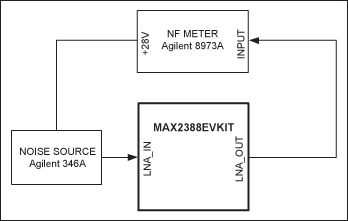

图3. MAX2388 LNA噪声系数(NF)测试图
图4. MAX2388混频器噪声系数(NF)测试图
