概述

有线电视集成电路一般设计为具有75欧姆输入输出阻抗的接口，而大多数RF测试设备使用50欧姆的阻抗。大多数情况下，用一个低损耗衰减焊盘将输入输出阻抗从75欧姆转换到50欧姆或者进行相反的转换。这种方法尽管很方便，但是在测量S参数的时候应该避免使用低损耗衰减焊盘。

本篇应用笔记给出了一种进行S参数测量的简单方法，把电缆设备的输入输出阻抗看作50欧姆，进行测量，然后进行数学变换。我们提供了等式和方便的Excel电子表格把基于50欧姆的S参数转换成75欧姆的S参数。

S参数转换成阻抗

把以50欧姆为基准的S参数转换成以75欧姆为基准S参数由等式1开始。S参数和输入阻抗都是复数(R + jX)，其中R表示实部，X表示虚部。Z(O)通常是实数阻抗。为了简便，本文只研究输入回波损耗(S(11))。

对Eq. 01进行一下整理得到输入阻抗(Z(IN))的表达式Eq. 02。

用R + jX代替S(11)。

用分母的复共扼数乘以Eq. 03的分子和分母，将实部和虚部分开。

Eq. 06是输入阻抗的实部。

Eq. 07是输入阻抗的虚部。

阻抗转换成S参数

得到复输入阻抗后，再次使用Eq. 01将阻抗转换成以75欧姆为参考的S参数。

Eq. 08是和Eq. 01相同的表达式，只是用R + jX代换了Z(IN)。

用分母的复共扼分别乘以Eq. 08的分子和分母，将实部和虚部分开。

Eq. 11是输入回波损耗(S(11))的实部。

Eq. 12是输入回波损耗(S(11))的虚部。

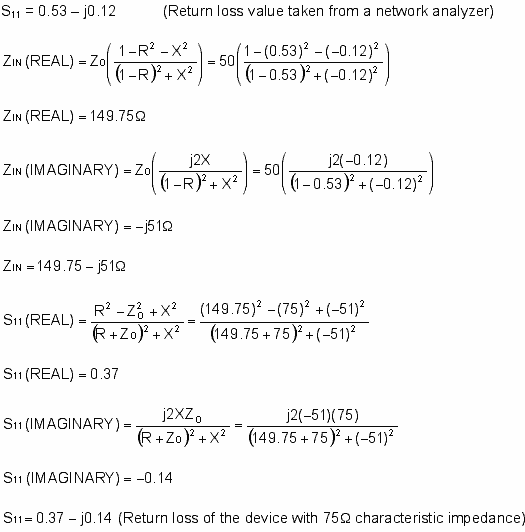

例子

Excel电子表格

表1的Excel电子表格可以帮助快速实现50欧姆 S参数到75欧姆 S参数的转换。
