摘要： 本文描述了MAX2361正交发射机IC在韩国PCS频段(Tx = 1750-1780MHz)的应用。

本文描述了MAX2361正交发射机IC在韩国PCS频段(Tx = 1750MHz至1780MHz)的应用。文中提供了从I/Q基带输入到RF驱动器输出的全部发射机集成解决方案，可以实现优于-55dBc的临信道功率比(ACPR)和+10dBm的输出功率。

更多信息

无线产品网页
应用技术支持

简介

本文描述了 MAX2361 正交发射机IC在韩国PCS频段(Tx = 1750MHz至1780MHz)的应用。文中提供了从I/Q基带输入到RF驱动器输出的全部发射机集成解决方案，可以实现优于-55dBc的临信道功率比(ACPR)和+10dBm的输出功率。

概述

MAX2361以及所有MAX236X家族的产品能够实现一个完整的正交发射机。片内集成了正交调制器、可变增益中频(IF)和射频(RF)放大器、能够提供镜像抑制的上变频混频器和两路RF、IF合成器。

MAX2361发射机IC是为双频工作设计的，支持蜂窝频段的AMPS、PCS和蜂窝频段的码分多址(CDMA)和宽带码分多址(W-CDMA)，用3线串行总线设置所需的工作模式。MAX2361包括两个IF压控振荡器(VCO)两个IF输入和输出端口，两个RF本振(LO)输入端口和三个功率放大(PA)驱动器端口，无需片外频段切换硬件。

测试装置

使用工程开发板进行测试，装置如图1所示。所有的记录数据都是在室温和下列条件下得到的：

V(BAT) = 3.6VDC (PA驱动器偏置)
V(CC) = 2.8VDC (给MAX2361)
外部RF LO = -9dBm，LOH单端输入
基带输入= 400mV(P-P)差分输入，见图2
IF频率 = 130.38MHz
RF频率 = 1750MHz至1780MHz
参考频率 = 19.2MHz

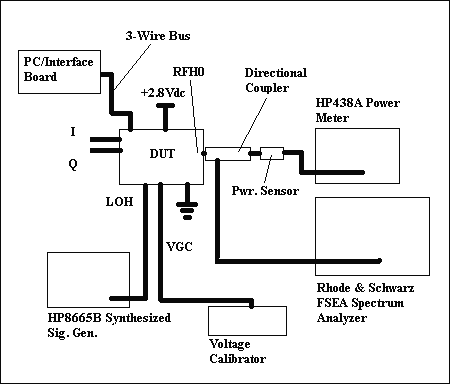

图1. 测试装置框图

设置Agilent 4433B信号发生器，将其输出的IS-95A CDMA反向链路信号作为同相和正交(I/Q)基带信号。外部电阻分压器用来将I/Q信号的幅度降至差分输入时约400mV(P-P) (单端输入时200mV(P-P))，见图2。

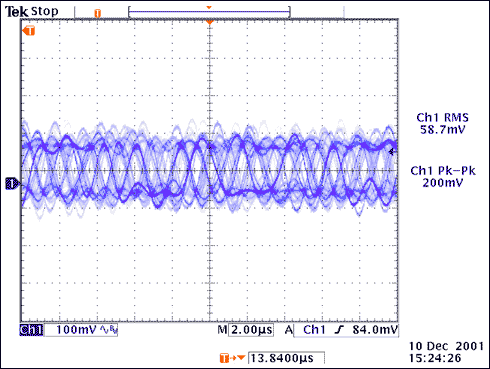

图2. 单端同相/正交信号(在MAX2361输入端测得)

将基带信号送至MAX2361的I/Q输入端，经过正交调制器和IF可变增益放大器(VGA)的上变频和放大后得到130.38MHz的IF信号。IF信号通过片外的集总元件LC滤波器后再回到芯片内部，经过镜像抑制混频器的进一步上变频和RF VGA的放大得到RF信号。用一个上拉电感和串连电容实现输出驱动器匹配。

IF LO信号由片内合成器，外部谐振回路和环路滤波器一起组成IF锁相环(PLL)产生并调节的。片外还有19.2MHz的温度补偿晶体振荡器，它为PLL提供参考频率。

原本可以使用外部RF VCO模块、环路滤波器和内部RF PLL合成器，测试的时候是没有必须的VCO模块的，因此，用外部信号发生器产生约-9dBm的高端注入信号提供RF LO。

工作模式、IF PLL分频器和IF VGA增益通过3总线接口软件(见图3)设置，用一个外部电压校准器在VGC引脚模拟数模转换器(DAC)电压，同时使用定向耦合器进行功率和线性度的测量。

图3. 接口软件设置

MAX2361韩国频段测试电路原理图见图4。

点击看大图
图4.

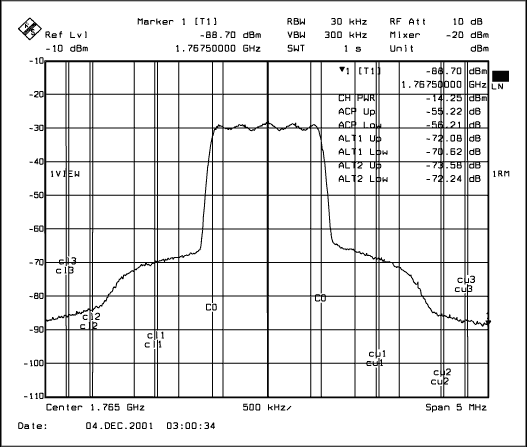

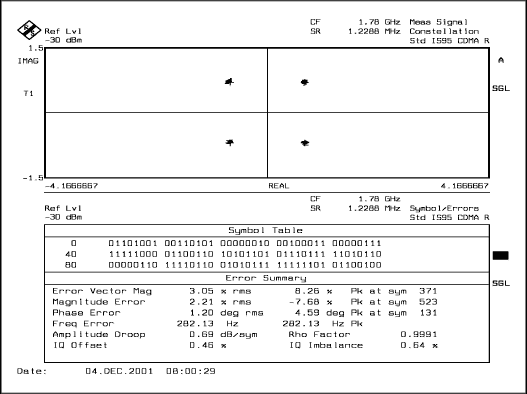

表1给出了试验室测得的真实数据。在每一个频率下(1750MHz、1765MHz和1780MHz)，增益控制电压都在其整个范围内变化，同时记录ACPR、输出功率和电源电流数据。

表1. 测得的性能数据

	VGC (V)	I.F. Gain Setting*	P(OUT) (dBm)	ACP1 (dBc)	ALT1 (dBc)	Icc (mA) MAX2361
1750MHz	2.40	100	9.83	-56.1	-72.3	128
	2.38	100	8.64	-56.4	-72.3	118
	2.36	100	6.86	-55.9	-72.2	106
	2.34	100	5.27	-54.6	-72.4	96
	2.32	011	0.92	-58.1	-72.5	87
	2.30	011	-0.78	-57.2	-71.5	8
	2.28	011	-2.80	-56.8	-72.2	73
	2.26	011	-5.00	-56.3	-68.6	67
	2.24	011	-6.50	-57.6	-68.1	66
	2.22	011	-7.65	-57.9	-65.8	65
	2.20	011	-8.90	-58.7	-65.3	65
1765MHz	2.40	100	10.03	-55.3	-72.1	127
	2.38	100	8.68	-55.7	-72.0	116
	2.36	100	7.19	-55.1	-71.8	106
	2.34	100	5.60	-54.1	-72.1	96
	2.32	011	1.30	-57.8	-72.3	88
	2.30	011	-0.75	-56.3	-69.7	79
	2.28	011	-2.55	-56.0	-69.3	73
	2.26	011	-4.65	-56.3	-68.2	67
	2.24	011	-6.15	-57.0	-68.2	66
	2.22	011	-7.52	-58.4	-67.2	65
	2.20	011	-8.48	-59.2	-66.5	65
1780MHz	2.40	100	10.30	-54.5	-72.1	127
	2.38	100	8.95	-55.0	-71.9	116
	2.36	100	7.49	-54.6	-71.8	106
	2.34	011	3.15	-58.3	-71.9	95
	2.32	011	1.40	-57.2	-70.7	87
	2.30	011	-0.25	-56.0	-69.8	80
	2.28	011	-2.32	-55.8	-69.4	73
	2.26	011	-4.24	-55.7	-68.4	68
	2.24	011	-5.92	-56.9	-68.2	66
	2.22	011	-7.25	-58.3	-67.4	65
	2.20	011	-8.33	-59.0	-66.7	65
