采用LTC3720的VRM8.5设计实现了小尺寸和快速瞬态响应

来源：analog 发布时间：2023-12-12

摘要： 几个不同品牌的cpu属于英特尔 VRM8.5类别。根据时钟频率和计算能力的不同，这些cpu消耗的电源电流从几安培到30A不等。

几个不同品牌的cpu属于英特尔 VRM8.5类别。根据时钟频率和计算能力的不同，这些cpu消耗的电源电流从几安培到30A不等。新发布的LTC3720单相PWM控制器专为功耗高达20A的cpu而设计。它具有谷电流控制架构，可加快VRM对阶跃负载变化的响应速度，两个片上高电流栅极驱动器用于n沟道功率mosfet，一个不需要额外检测电阻的电流传感机制和一个与英特尔VRM 8.5兼容的5位VID表。由此产生的VRM 8.5设计具有小尺寸和快速瞬态响应。

LTC3720还实现了小于100ns的最小导通时间和从4V到36V的宽输入范围。这些是输入输出比通常很高的笔记本CPU应用程序的重要特性。其他LTC3720功能包括可编程限流，输出过压软锁存器，电容可编程软启动，可选短路锁存器，输出调节电源良好指示器和过载保护的限流折回。例如，当CPU在深度睡眠模式下运行时，可选择的不连续传导模式在轻负载下保持高效率，从而提高便携式应用中的电池寿命。

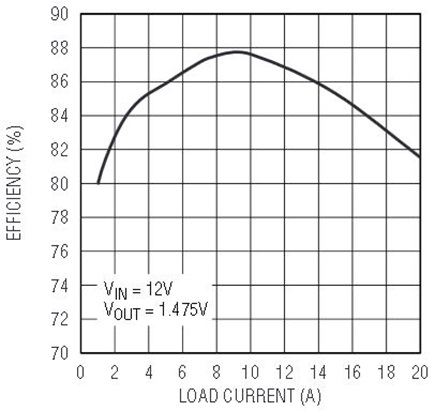

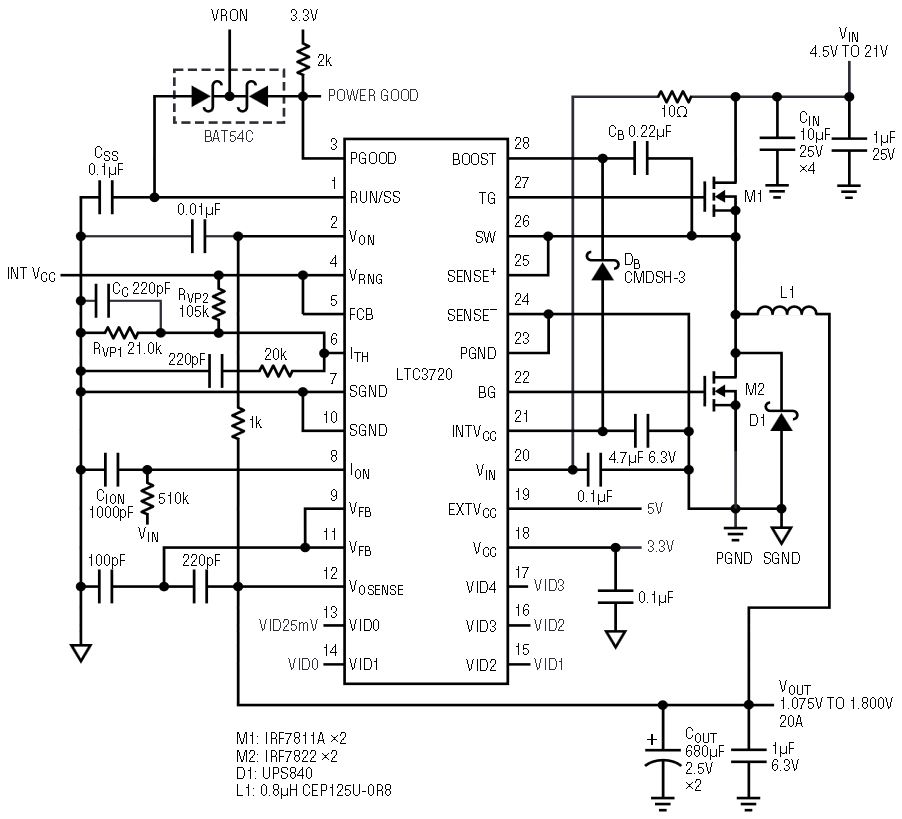

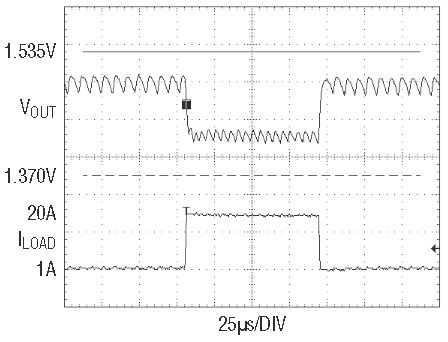

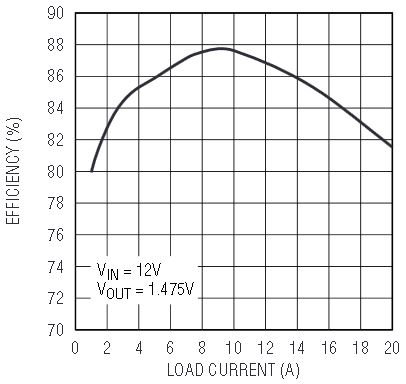

图1显示了用于1.2GHz Intel处理器的20A VRM8.5设计的原理图。在较宽的负载范围内，效率大于80%，如图2所示。使用两个680µF的三洋poscap，当负载电流在CPU漏电和满载之间切换时，输出电压偏差保持在VRM8.5规格内，如图3所示。整个VRM设计适合1.25“×1.5”的双面PCB区域，总高度低于0.35“。
