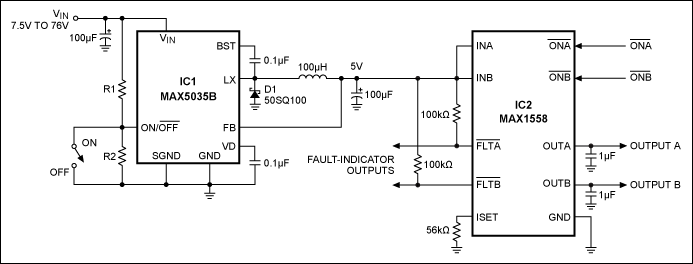

汽车配件，如便携式导航设备(pnd)，通常使用插入点烟器的简单适配器供电或充电。但是，如果你想同时为两台设备供电或充电呢?图1中的电路正是您所需要的。

IC1从7.5V到76V之间的任何输入产生5V。这个范围足够宽，可以包括汽车电池电压的整个范围，加上负载转储期间可能出现的40V尖峰。该IC使用简单，因为它内部有一个电源开关，不需要补偿电路。

IC2将IC1产生的5V分配到两个独立的输出。它不仅能分配电力，还能防止过载。大多数便携式设备通过USB接口供电或充电，其电流限制为500mA。由于IC2用于USB应用程序，因此它会锁定任何试图提供超过500mA的端口，而不影响其他端口。自动重启功能，确保端口在过载情况消除后自动恢复。

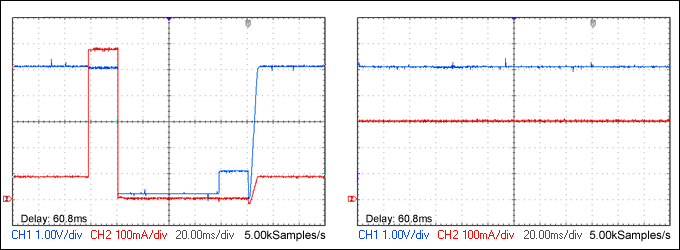

图2显示了正在运行的保护特性。输出B有300mA的恒负载，输出a在100mA的负载和600mA的过载之间切换。在左边，我们看到IC2在过载后关闭输出A，但允许20ms延迟以避免响应短暂的瞬变。80ms后，过载被移除，再过20ms，自动重启使输出A重新联机。在右边，我们看到输出B完全没有意识到输出a中的问题(然而，故障指示器输出FLTA变低，表明通道a中存在问题)。

这个电路很小，因为它几乎没有外部元件。你可以把它做成点烟器插头，或者放在仪表板后面的一个小空间里。

这篇文章的类似版本出现在2010年11月18日的EDN杂志上。
