在评估使用快速傅里叶变换(fft)的数字转换器(adc)的动态性能时，必须决定是使用相干采样还是窗口采样。Maxim的应用说明“相干采样与窗口采样”详细介绍了每种采样技术的优缺点，但是，一般来说，相干采样在高分辨率fft中产生最好的质量。

相干采样的目的是在采样窗口内强制一个整数的输入周期。图1显示了时域内相干采样的几个例子。

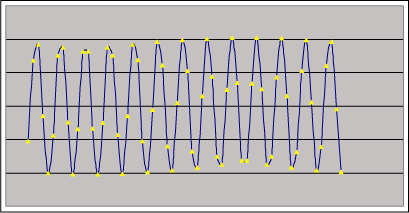

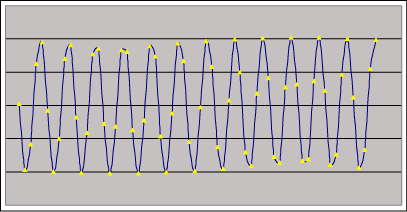

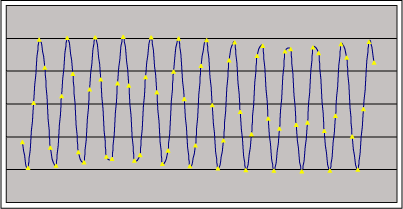

图1模拟。相干采样数据在采样窗口内包含整数个周期。这些图显示了四组相干采样数据。每个数据集在采样窗口内有13个周期，包含64个数据点。N(window) = 13, N(record) = 64

数学上，相干采样表示为:

地点:

• f(IN)为待测ADC的输入频率。

• f(SAMPLE)为被测ADC的采样频率。

• N(WINDOW)是采样窗口内的整数周期数。该值必须是奇数或素数。

• N(RECORD)是用于创建FFT的数据点数。这个值必须是2的幂。

找到满足上述关系的f(IN)和f(SAMPLE)是一个迭代过程。可下载名为“连贯抽样计算器”的Excel电子表格，以简化该过程。另外，一个简化的基于网络的连贯抽样计算器是可用的。

“相干采样计算器”需要四个输入变量:

• f(DSAMPLE)为待测ADC的期望采样频率。

• f(DIN)为待测ADC的期望输入频率。

• N(RECORD)是用于创建fft的数据点数。这个值必须是2的幂。

• SIGFIG是相干采样结果中MHz后的有效位数的期望数。

从上面列出的四个变量中，“相干采样计算器”将提供相干采样频率(f(CSAMPLE))和输入频率(f(CIN))。

相干采样计算器包括一个宏，允许用户查看计算过程的详细中间步骤。默认情况下，电子表格被设置为隐藏这些详细的计算，但是通过点击“show_detailed_counts”按钮，用户可以获得额外的信息，如相干采样窗口的大小(t(CWINDOW))和相干采样窗口的输入周期数(N(CWINDOW))。

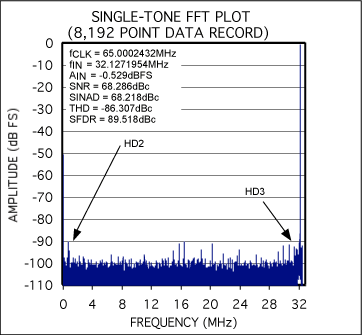

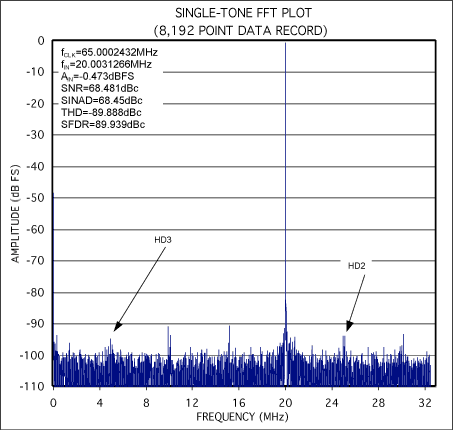

图2-3显示了使用相干采样计算器和MAX1211EVKIT进行相干采样的fft示例。
