可以使用电池组或外部电源(如墙壁适配器或外部电源)的便携式设备需要能够在两种电源之间顺利切换。本应用笔记描述了一种开关电源的电路(图1)，它具有良好的效率和无开关噪声。

电源切换问题

解决了两个问题。首先，当外部电源连接和断开时，会出现触点反弹效应，导致功率尖峰，如图2所示。其次，开关方法会引入电压降，降低效率和电池寿命。

减小电压降

二极管-或连接是一种常见的解决方案，但二极管的正向压降限制了效率。对于一到三个电池的小型电池组，标准二极管(0.6V至0.7V)的电压降占电池终端电压的很大比例。使用肖特基二极管(0.3V到0.5V的电压降)在一定程度上改善了问题，但FET开关可以将电压降至0.1V以下。

选择图1所示的场效应管是因为其低Rds(on)和低Vgs(指定低至1.8V)。因此，FET可以响应两个AA电池(每个0.9V)几乎放电的电池组。

降低开关噪声

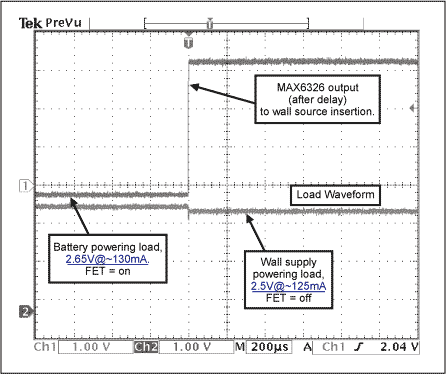

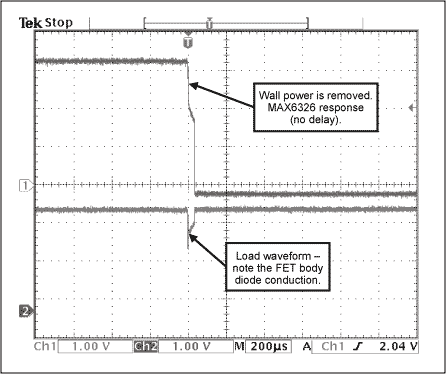

微处理器监控电路(图1中的U1)充当壁源检测器和除杂器。它监测墙壁电源，只有当墙壁电源稳定且处于或高于U1的脱扣电压一段时间时，才从电池电源切换到墙壁电源。在此延迟期间，电池将被反向驱动(充电)，通常为185毫秒。在图1中，请注意从电池电源切换到墙壁电源时对负载电压的影响(图3)，反之亦然(图4)。

U1的推挽有源低输出直接驱动Q1的栅极，不需要外部元件。如果U1的超时延迟太长，请考虑引脚兼容的MAX6801 (SOT23封装)或MAX6381 (SC70封装)，它们提供1mS, 20mS和更高的延迟选项。另一个引脚兼容的选项是MAX6375电压检测器(SC-70封装)。它不提供超时延迟，但对电池产生最小的反向驱动影响。

请注意，Q1与电池的漏极和负载的源反向连接，这允许其内部体二极管为负载提供初始电流路径。同时，当Q1关闭时，它可以阻止AA电池不受控制的充电(反向驱动)。
