北欧半导体nPM1300-EK PMIC评估套件的介绍、特性、及应用

来源：HQBUY 发布时间：2023-07-17

摘要： Nordic Semiconductor nPM1300- ek PMIC评估套件允许对nPM1300电源管理ic (PMIC)进行简单的评估和无代码配置。

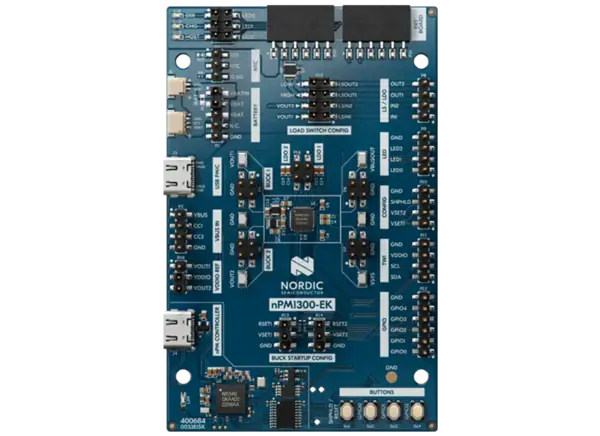

Nordic Semiconductor nPM1300- ek PMIC评估套件允许对nPM1300电源管理ic (PMIC)进行简单的评估和无代码配置。连接到nRF Connect for Desktop中的nPM PowerUP应用程序，通过直观的GUI配置nPM1300的所有设置，并将其作为代码导出，以便在用户的MCU应用程序中实现。nPM1300-EK提供JST电池连接器，用于带或不带内部NTC和公引脚头的电池，以访问所有nPPM1300连接。此外，为了便于在评估PMIC的GPIO和LED潜水员功能时使用，还实现了三个LED和四个按钮。

特性

与nPM PowerUP桌面应用程序无缝集成和无代码配置
公引脚头提供访问所有nPM1300 PMIC连接，方便连接到外部测试设备
集成的LED (3x)和按钮(4x)允许评估PMIC的内置LED驱动器和gpio
USB-C 兼容电源和数据通信

易于使用的QFN或小WLCSP包
系统管理

2个高效降压调节器
800mA电池充电器
准确的燃油表与nRF SoC
单键或双键硬复位功能
看门狗和启动定时器
发布和休眠模式

应用程序

nPM1300 PMIC的评价
嵌入式电源应用的面包板原型电源管理
电池充电控制器板充电原型没有集成的pmic

规范

电池充电器

JEITA法规兼容
3.5V至4.45V终端电压范围
动态功率路径
32mA至800mA充电电流范围

Buck稳压器(2个)

1.0V至3.3V输出范围
200mA电流限制(每个输出)

输入监管机构

输入范围为4.0V至5.5V
4.0V至5.5V无调节输出范围
22V瞬态过电压保护
1500mA USB-C电流限制

2.3V至4.45V电池电压范围
-40℃~ +85℃工作温度范围
