单片电源系统(MPS) MPM3807C同步降压模块的介绍、特性、及应用

MONOLITHIC POWER SYSTEMS (MPS) 电源 MPM3807C

单片电源系统(MPS) MPM3807C同步降压模块的介绍、特性、及应用

来源：HQBUY 发布时间：2023-11-09

摘要： 实现高达2A的连续输出电流，具有出色的负载和线路调节。

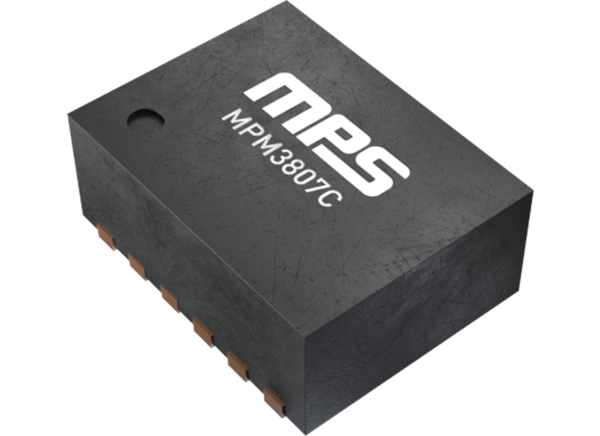

单片电源系统(MPS) MPM3807C同步降压模块是完全集成的电源模块，内置MOSFET开关和电感。这些模块可实现高达2A的连续输出电流，具有出色的负载和线路调节。MPM3807C模块具有快速瞬态响应和易于回路稳定的恒定On Time (COT)控制方案。这些模块提供100%占空比，外部软启动(SS)控制，输出过压保护和打嗝模式的短路保护(SCP)。MPM3807C模块具有2.4MHz的开关频率，工作在2.5V至5.5V宽输入电压范围内，结温范围为-40°C至150°C。这些模块是AEC-Q100 1级合格，采用QFN-15 (3mm x 4mm x 1.6mm)封装。典型应用包括汽车V2X、摄像头模块、ADAS传感器和汽车信息娱乐。

特性

使能(EN)电源排序
Power Good (PG)
100%占空比
外部软启动(SS)控制

输出流量
输出过电压保护
短路保护(SCP)与打嗝模式
可湿侧翼包装

规范

专为汽车应用设计:

宽2.5V至5.5V工作输入电压范围
输出电流达2A
1%反馈(FB)精度
-40℃~ 150℃工作结温范围
可选AEC-Q100 1级

针对EMC和EMI进行了优化:

整个负载范围内的强制连续传导模式(FCCM)
2.4MHz开关频率
MeshConnect 倒装芯片封装

改善散热性能的高性能:

70毫欧和40毫欧集成内部功率mosfet

优化板尺寸和BOM:

集成内部功率mosfet
综合补偿网络
QFN-15 (3mm x 4mm x 1.6mm)封装
0.8V、1V、1.1V、1.2V、1.25V、1.5V、1.8V、2.5V、2.8V、3.3V固定输出选项

应用程序

相机模块
ADAS传感器

汽车信息娱乐
汽车V2X
