摘要： 提供一个硬件平台来评估PIC18-Q20系列mcu与板载调试器。

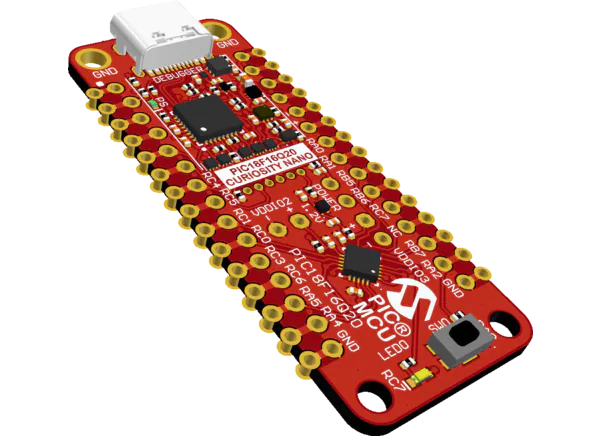

PIC18F16Q20 Curiosity Nano Kit提供了一个硬件平台来评估PIC18-Q20系列微控制器。电路板上安装了PIC18F16Q20微控制器。好奇心纳米系列评估板包含一个板上调试器。Microchip PIC18F16Q20单片机的编程和调试不需要外部工具。
PIC18F16Q20特性
多电压I/O (MVIO)接口，由V(DDIO2)和V(DDIO3)供电的多个引脚
(3)具有较高通信速率的C目标模块
具有响应式传感器设计计算的10位300ksps ADC
8位信号路由端口模块互连数字外设，不使用外部引脚
具有固定延迟的矢量中断控制器，用于处理中断和系统总线仲裁器
直接内存访问(DMA)功能
UART支持异步、DMX、DALI和LIN协议
内存访问分区(MAP)
增强的代码保护，以支持用户的数据保护和引导程序应用程序
设备信息区(DIA)存储工厂校准值，以帮助提高温度传感器的精度
董事会特征
MIC5353 LDO稳压器由板载调试器控制
1.8V ~ 3.6V输出电压(受USB输入电压限制)
最大输出电流500mA(受环境温度和输出电压限制)
Microchip MPLAB X IDE中的电路板识别
1x绿色电源和状态LED
编程与调试
虚拟串口(CDC)
1x调试GPIO通道(DGI GPIO)
PIC18F16Q20单片机
USB Type-C 连接器，USB供电
1x黄色用户LED
1个机械用户开关
1x MCP1711/1.2V LDO稳压器为VDDIO3供电
车载调试器:
目标电压可调:
