Analog Devices公司EVAL-ADGM1121SDZ评估板的介绍、特性、及应用

来源：HQBUY 发布时间：2023-12-25

摘要： 帮助评估ADGM1121，一个双芯片，射频开关解决方案，包含一个DPDT MEMS开关。

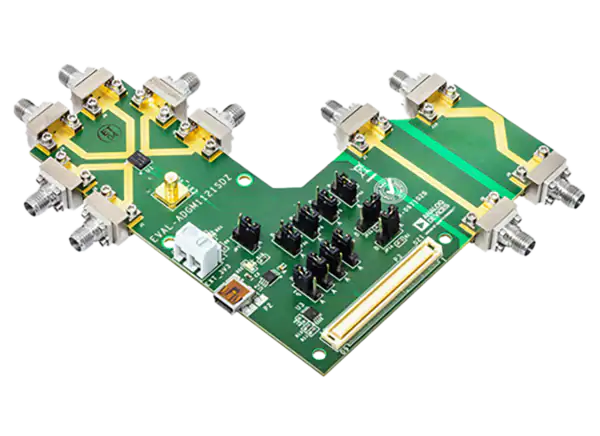

Analog Devices公司EVAL-ADGM1121SDZ评估板旨在帮助评估ADGM1121。ADGM1121是一款双芯片射频开关解决方案，包含一个双极双掷(DPDT)微机电系统(MEMS)开关和一个控制芯片，共封装在紧凑的5.00mm × 4.00mm × 1.00mm LGA封装中。The Analog Devices Inc.EVAL-ADGM1121SDZ配备了用于RF和控制信号的连接器和链路，以控制开关的操作并评估其性能。

特性

3.3V单电源电压
频率范围从DC到16GHz
2.92mm连接器用于射频信号

并行接口和SPI
板载校准通过传输线进行分析仪校准

包内容

EVAL-ADGM1121SDZ评估板
2m USB 2.0(公)转USB Mini(公)线

必需的设备

3.3 V直流供电或USB接口
矢量网络分析仪(VNA)
EVAL-SDP-CB1Z (SDP-B)控制板

分析|控制|评估(ACE)软件，带有EVAL-ADGM1121SDZ插件
