Melexis MLX90394微功率三轴 3D磁力计的介绍、特性、及应用

来源：HQBUY 发布时间：2023-12-25

摘要： 三轴磁强计适用于使用三轴霍尔技术的许多位置传感器应用。

Melexis MLX90394 Micropower Triaxis 3D磁强计是一款3轴设备，适用于使用三轴霍尔技术的许多位置传感器应用。该设备专为微功率应用而设计，可测量沿X、Y和Z轴的磁场。测量值和IC温度被转换成16位字，然后通过I(2)C通信通道传输。测量可以根据要求或连续可选的刷新率。MLX90394采用小型6引脚封装，具有出色的噪声性能，适用于多种设置和配置，电流消耗低。

MLX90394的唤醒模式允许用户将整个系统置于深度睡眠状态，直到IC检测到所选轴上的磁场变化，无论是初始测量(静态增量)，以前的测量(动态增量)还是预定义的绝对阈值(绝对)。这样，当设备自动在活动模式和睡眠模式之间切换时，可以记录繁忙/缓慢漂移的磁场。

通过巧妙的布线，Melexis MLX90394通过中断引脚和两个I(2)C地址(每个设备)提供同步选项。四个预编程的MLX90394磁力计可以放在一个I(2)C总线上。

特性

16位数字输出磁和温度数据
可单独选择磁轴
更改/中断模式下的3次唤醒
数据准备输出，用于μC同步
内置芯片温度补偿
运行时可选择模式(动态)
3x用户可选配置(低电流，低噪声，高量程)
在1x设备中有2个可选的I(2)C从地址
集成可配置数字滤波器
单次测量模式下，X或Y的平均功耗为3μA, Z为4.3μA，频率为10Hz

单次测量模式下，X、Y、Z在10Hz下的平均功耗为10μA
下电模式为0.7μA
磁量程±5mT (0.15μT/LSB)和±50mT1 (1.5μT/LSB)
宽电源电压从1.7V到3.6V
I(2)C兼容0.1MHz、0.4MHz、1.0MHz
环境温度范围:-40℃~ +105℃

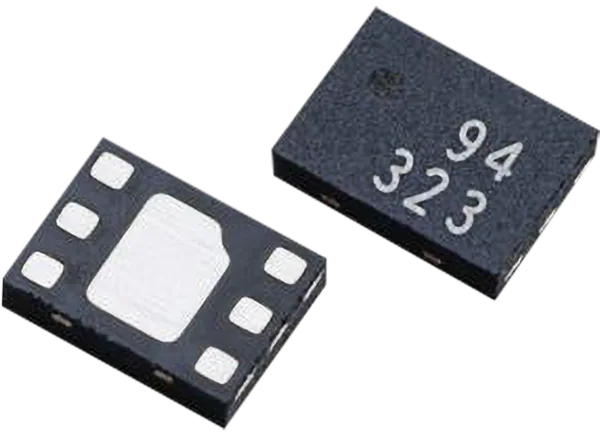

UTDFN-6 (LD)封装，2mm x 1.5mm x 0.4mm
符合rohs标准，绿色环保，无卤素

应用程序

PC外设和鼠标滚轮
游戏

操纵杆
方向键
触发按钮

可穿戴设备(智能手表的数字表冠和边框)
电池电动工具

吹风机
钻触发器

家庭安全(门/窗开启检测)

白色家电

聪明的旋钮
液体的水平

工业

线性致动器
气动执行机构

智能家居

HMI恒温器
电子锁
