摘要： 一个高度集成，易于使用，非隔离的DC/DC降压电源模块，增加PMBus命令。

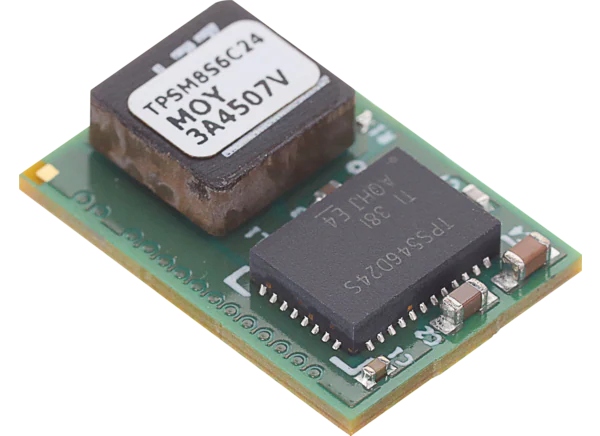

德州仪器TPSM8S6C24同步降压电源模块是一款高度集成，易于使用的非隔离DC/DC降压电源模块，具有制造商特定的PMBus 命令。它还增加了EXTENDED_WRITE_PROTECT和PASSKEY，通过比标准写保护命令更高的分辨率来限制写能力，从而提高了防止恶意访问PMBus的安全性。
德州仪器TPSM8S6C24是一款35A电源模块，可提供高达140A的4倍堆叠能力。该器件可以选择使用外部5V电源超速驱动内部5V LDO，以实现较低的输入电压范围，低至2.95V，并提高转换器的效率。TPSM8S6C24功率模块采用专有的固定频率电流模式控制，具有输入前馈和可选择的内部补偿组件，可在广泛的输出电容范围内实现最小尺寸和稳定性。
集成的扩展安全功能
4.25V至16V与PVIN连接到AVIN与内部LDO
2.95V至16V，带PVIN和AVIN分离导轨或带VDD5上的外部偏置
集成mosfet，电感和基本无源
平均电流模式控制与可选择的内部补偿
0.5V至3.6V输出电压范围从通过引脚带
0.25V ~ 3.6V PMBus VOUT_COMMAND范围
广泛的PMBus命令集遥测V(OUT)， I(OUT)，和模具温度
差分遥感与一个内部FB分压器小于1% V(OUT)误差
-40℃~ +125℃T(J)
通过PMBus实现AVS和边际能力
PMBus默认为引脚带编程的多功能选择(MSEL)引脚
从275kHz到1.1MHz的9个可选开关频率
频率同步输入，同步输出
支持预偏输出
16mm × 11mm × 4.3mm, 45针MOY封装
数据中心交换机、机架服务器
有源天线系统、远程无线电和基带单元
自动测试设备，CT, PET和MRI
ASIC, SoC, FPGA, DSP核心，I/O电压
