摘要: 滤波器、音频和射频通信测试往往需要随机噪声源。图1中的电路提供了一个带宽可选的RMS调幅噪声源。
滤波器、音频和射频通信测试往往需要随机噪声源。图1中的电路提供了一个带宽可选的RMS调幅噪声源。有效值输出为300mV,带宽为1kHz至5MHz,十进范围内选择。
图1所示。随机噪声发生器具有可选带宽和RMS电压调节。
A1放大器偏置于LT1004基准,为噪声源D1提供最佳驱动。AC耦合A2的宽带增益为100。A2输出通过一个简单的可选低通滤波器馈入增益控制级。滤波器的输出应用于LT1228 A3,一个运算跨导放大器。A3的输出输入LT1228 A4,一个电流反馈放大器。A4的输出,即电路的输出,由基于A5的增益控制配置进行采样。这关闭增益控制回路回到A3。A3的I(SET)输入电流控制其增益,允许整体输出电平控制。
要调整此电路,将滤波器放置在1kHz位置并修剪5k电位器,以在A3引脚5处获得最大负偏置。

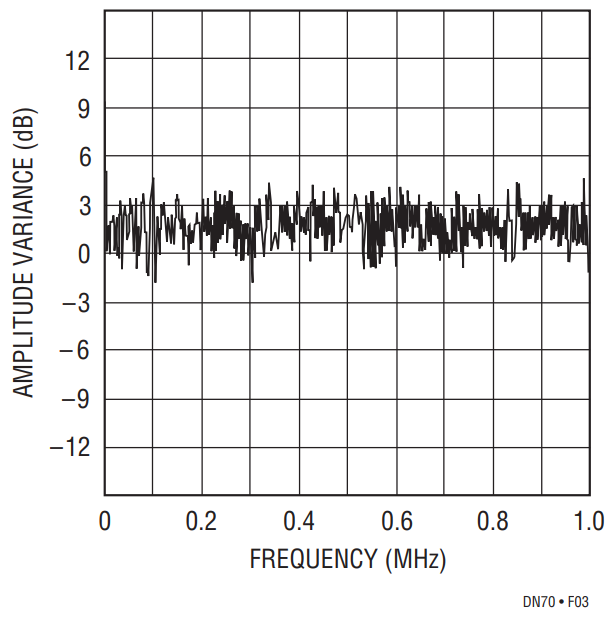

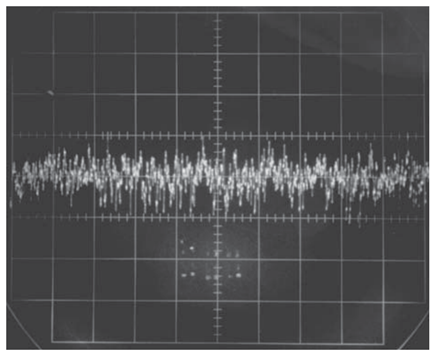

图2显示了1MHz带通时的噪声,而图3绘制了相同带通时的幅值与RMS噪声。图4绘制了全带宽下的类似信息。RMS输出基本上是平坦的1.5MHz,在严重下垂之前,大约±2dB控制到5MHz。
