德州仪器LP8868-Q1多拓扑LED驱动器的介绍、特性、及应用

来源：HQBUY 发布时间：2024-01-22

摘要： 电感快速调光，非同步多拓扑解决方案，4.5V至65V宽输入范围。

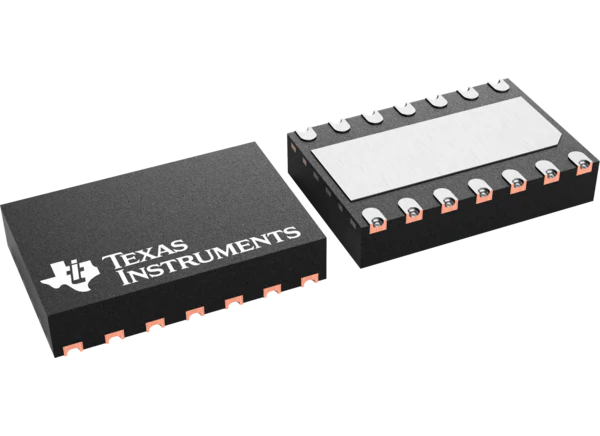

德州仪器LP8868-Q1多拓扑LED驱动器是4A非同步多拓扑驱动器，具有感应快速调光功能，工作在4.5V至65V宽输入范围。这些LED驱动器的开关频率从100kHz配置到2.2MHz，并具有可选的扩频功能，以获得更好的EMI性能。LP8868-Q1系列还支持标准阴极连接和单层PCB设计。这些驱动程序是汽车信息娱乐、汽车仪表盘、平视显示器(HUD)和汽车照明的理想选择。

LP8868-Q1驱动程序支持四种调光选项，包括模拟调光，PWM调光，混合调光和灵活调光。这些驱动器具有广泛的故障检测功能:LED打开和短检测，感测电阻打开和短检测，以及可配置的热折叠式和关机保护。

特性

AEC-Q100汽车应用:

40°C ~ 125°C, T(A)
温度等级1:

集成MOSFET降压，降压升压和升压拓扑:

4.5V至65V宽输入电压
集成5.2A和150毫欧 MOSFET
100kHz至2.2MHz开关频率范围
扩频低EMI

高精度功率场效应管调光:

在降压拓扑中输出电流高达4A
256:1模拟调光
150ns快速PWM调光
混合和灵活调光

全方位保护功能:

错误输出
LED开路和短路保护
逐周期电流限制
开关FET失效保护
热关机
可配置热折回曲线

应用程序

汽车信息娱乐
汽车仪表盘

平视显示器(HUD)
汽车照明
