摘要： 这些是双通道栅极驱动器，具有可编程死区时间和宽温度范围。

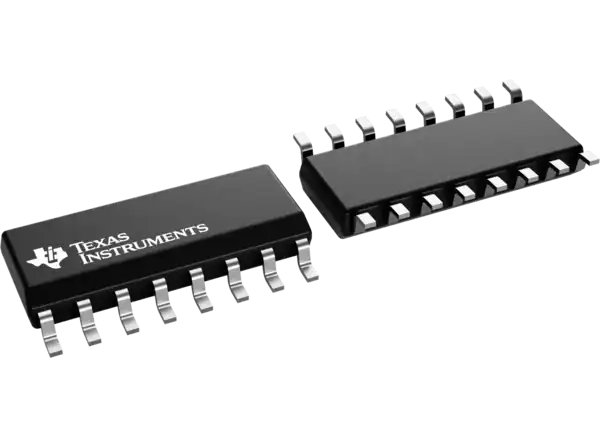

UCC21331/UCC21331- q1隔离栅驱动器是双通道栅极驱动器，具有可编程死区时间和宽温度范围。它具有4A峰值源和6A峰值吸收电流，可驱动功率MOSFET, SiC和IGBT晶体管。UCC21331/UCC21331- q1可配置为两个高侧驱动、两个低侧驱动或半桥驱动。输入侧通过3kV(RMS)隔离屏障与两个输出驱动器隔离，隔离屏障的共模瞬态抗扰度(CMTI)最低为125V/ns。
保护功能包括电阻器可编程死区时间，同时关闭两个输出的禁用功能，以及一个集成的去故障滤波器，拒绝短于5ns的输入瞬变。所有电源都有UVLO保护。凭借所有这些先进功能，UCC21331/UCC21331- q1可在各种功率应用中实现高效率、稳健性和高功率密度。德州仪器UCC21331-Q1器件符合AEC-Q100汽车应用标准。

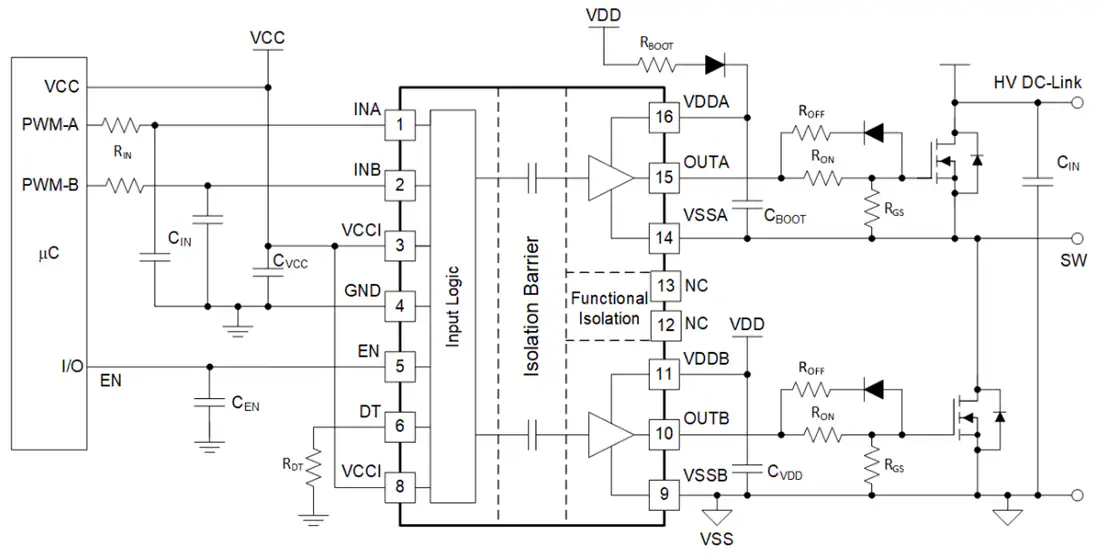

通用双低侧，双高侧，或半桥驱动器
结温范围-40至+150°C
高达4A峰值源和6A峰值汇输出
共模暂态抗扰度(CMTI)大于125V/ns
高达25V V(DD)输出驱动电源
12V V(DD) UVLO选项
切换参数
典型传播延迟33ns
最大延迟匹配5ns
最大脉冲宽度失真6ns
最大V(DD)上电延迟10µs
所有电源的UVLO保护
快速使能功率排序
车载电池充电器
高压DC-DC变换器
汽车暖通空调，车身电子
隔离转换器在AC-DC和DC-DC
电机驱动和逆变器
不间断电源(UPS)
