摘要： 为PoE和电信中小型应用提供智能/高效转换器设计。

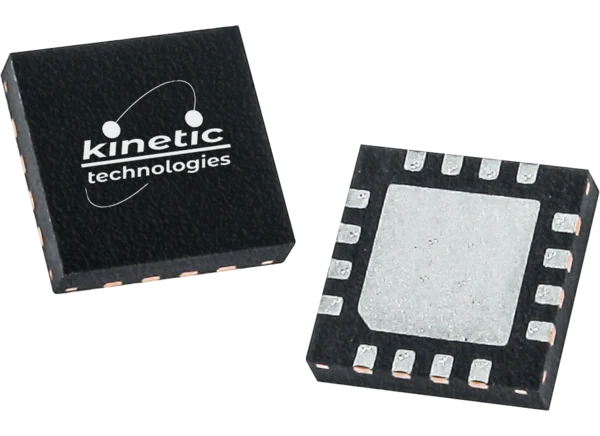

Kinetic Technologies KTB2140有源钳位电流型PWM控制器集成了为PoE和电信中小型应用设计智能高效转换器所需的所有电路。Kinetic Technologies KTB2140具有用于开关频率的可编程振荡器，可调斜率补偿，具有可编程死区时间的双低侧驱动器，可编程软启动，软停止，可编程频率抖动和最大负载限制。内部高压线性调节器允许设备启动与外部元件的最少数量。控制器包括双低侧栅极驱动器，主要用于主动钳位正向应用。当第二个驱动器不用于低功率反激变换器时，它可以浮动。KTB2140器件嵌入了一组保护，可实现自保护转换器的设计，并针对大范围负载下的高效转换。
完全支持IEEE Std. 802.3bt
PWM峰值电流模式控制器
双低侧栅极驱动器
高效的拓扑
回程,向前
反激式同步整流
带主动箝位的反激式
主动夹持前进
宽8V至80V V(IN)范围
大于1.5A输出栅极驱动能力
高达1MHz可编程固定频率
集成短路保护
可编程软启动时间
G1和G2之间的可编程死区时间
可编程坡度补偿
内部上拉电阻用于反馈光耦合器和隔离连接
过流，OV/UVLO和热保护
用于低EMI扩频操作的可编程频率抖动
同步外部时钟
软关闭
最大占空比极限
内部高压启动调节器
结温范围-40°C至+125°C
小型3mm × 3mm × 0.75mm WQFN封装
以太网供电(PoE)设备
最高200W的SMPS
VoIP (Voice over IP)电话
照明和大功率无线数据系统
无线局域网接入点和WiMAX终端
销售点(POS)和RFID终端
瘦客户机和笔记本电脑
光纤到户终端
