在OM8373超级芯片彩色电视机尾板的电路图中，常绘有以CY07（lOOμF）、VDY09（1N4148）、VY10（2SC1815）等组成的关机亮点消除电路，如附图所示。其中CY07用于储存能量。

标准双向晶闸管和无缓冲器的双向晶闸管以及90年代初推出的ACS系列产品是大家最熟悉的固态开关产品，这些开关的导通都是由栅电流触发的，但是，根据所采用的技术或设计，该电流可以是从栅极灌入的电流或者源出到栅极的电流。因此，触发电路必须考虑AC开关类型，然后正确地触发AC开关。对于ACS开关，因为采用硅结构，所以栅电流只能是从栅极灌入。

自激间歇振荡电路,当电路接通电源时,(t=to),电流经变压器初级流向集电集,产生了感应电压ui及次级感应u2(u1为上正下负,u2为下正上负)u2使ub和ui增加,从而引起了“雪崩”式的正反馈。

本文所示是调频测量电路:共有A图为原理图，B图为波形图。

增益数控电路功能说明：用芯片NE555 构成一个多谐波发生器其频率f = 1/0.7（R1+2R2）C 提供脉冲波，用RS 触发器、十进制计数器和与非门能够达到每按一下按键就能通过十个脉冲，平时该输出口处于高电平。

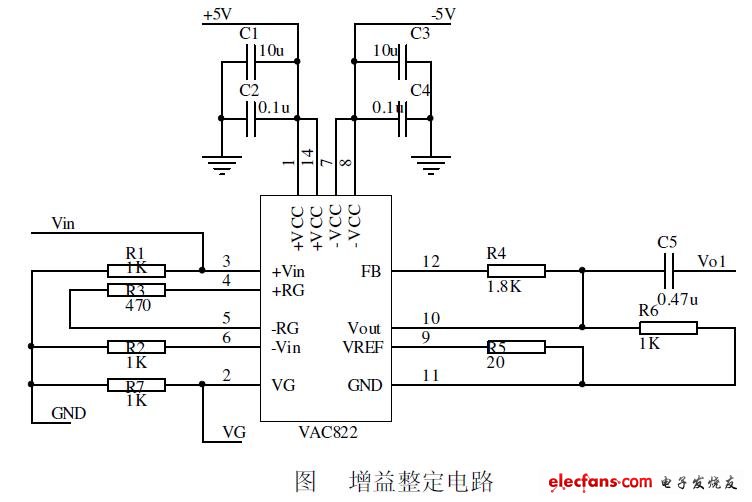

VCA822增益整定电路功能说明：通过反馈回路的小信号输入VCA822 的VG 端，使输入信号为20mVpp~2Vpp时将小信号进行放大、大的信号进行衰减，最终达到0.15Vpp。

下图是74AC04反相器与晶振XLl组成的泛音振荡器，这里的泛音是指振荡频率除基波外，还有3次和5次等谐波，此外，该晶体振荡器频率极其稳定。该振荡器若外加放大电路，可供实验室作为VHF/UHF（超高频或甚高频）发射器。

C1、R1为上电复位电路，K为启动/暂停开关。IC用AT89C2051.其P1.O、P1.1口也是内部比较器的输入端。为保证程序运行正常，需外接上拉电阻。R4-R11为LED限流电阻，若亮度不够可不用。LED动态显示屏采用DN74000190A。下图为其原理图,为简化电路，仅用LED动态显示屏的后两位。

环形振荡器电路，其振荡器频率主要取决于反相器的内部参数。虽然振荡频率可由反相器供电电源调节。但十分不便。为了实现设计者给定的频率。可在反相器外部加接电感或电容器。

定频调幅测量电路图。

峰值检波电路功能说明：选择RC 电路时间常数大一些，则输出信号的波形很好，选择RC 电路时间常数小一些，则会发现检波前后的信号幅值的差异变小，信号之中的快变分量明显变好。

本文介绍一种电路简单、灵敏度高、具有温度补偿功能的人体接近探测器。集成运放、门电路、阻容元件构成人体接近探测器电路。
