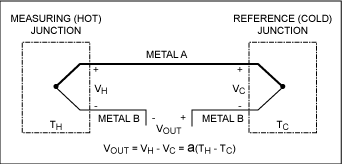

温度测量应用中，热电偶因其坚固性、可靠性以及较快的响应速度得到了普遍应用。本应用笔记讨论了热电偶的基本工作原理，包括参考端(冷端)的定义和功能。本文还给出了按照具体应用选择冷端温度测量器件的注意事项，并给出了三个设计范例。

[导读] 热电偶温度变送器电路

此设计概括了提供传感器诊断所必需的抗混叠滤波器和偏置电阻器。此示例还提供了一种新颖的方式，即使用ADS1118上的板载温度传感器完成对系统的冷端补偿。对于热电偶线性化，此设计还提供了一种非常简单的、可以在大多数微控制器上实施的线性算法。

热电偶补偿导线是用来延伸热电极即移动热电偶的冷端，与显示仪表联接构成测温系统。下面将为大家主要介绍热电偶补偿导线的接线的作用是什么、工作原理是怎样的、它的接线方法以及注意事项、和应用。

热电偶光隔离温度监测器电路图。

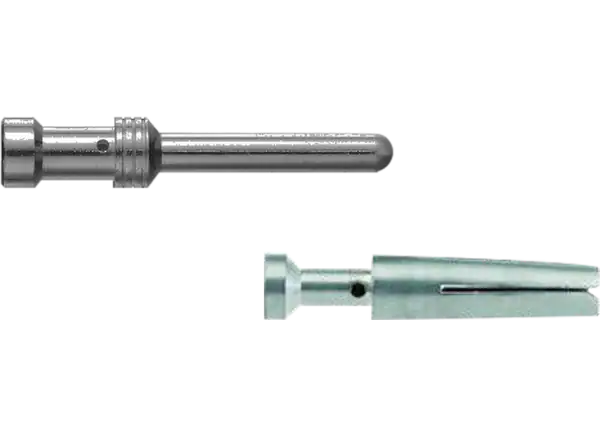

汉E兼容的外形尺寸和500个配合周期与连接器解决方案兼容。

热电偶用于加热炉排气温度监测电路图。

[导读] 热电偶电路 热电偶是什么意思　　热电偶也叫温差电偶，是最早出现的一种热电探测器件。其工作原理是温差电效应。例如

热电偶，是工业上最常用的温度检测元件之一，是一次仪表。它直接测量温度，并把温度信号转换成热电动势信号，通过电气仪表（二次仪表）转换成被测介质的温度。热电偶实际上是一种能量转换器，它将热能转换为电能，用所产生的热电势测量温度。

本应用笔记研究了热电偶的构造方式以及它们工作原理背后的物理原理，为读者提供了一个理解，这将有助于他们提高热电偶测量的准确性。

Microchip Technology MCP9601评估板设计用于将热电偶EMF电压转化为摄氏温度，精度为±1°C。MCP9601评估板通过USB接口连接PC，可使用热管理软件图形用户界面 (GUI) 记录温度。

S型热电偶不足之处是热电势，热电势率较小，灵敏读低，高温下机械强度下降，对污染非常敏感，贵金属材料昂贵，因而一次性投资较大。S型热电偶又叫单铂铑热电偶，它的分度号是S分度号，主要测量0~1600℃的介质的温度，是贵金属热电偶的一个范畴。正常使用在焦化厂、钢厂等高温使用的场合。

热电偶的输出信号是与温度直接对应的电压信号，所以使用非常简单，只需选择配套 的仪表即可。从热电效应原理可知，其热电动势与两端温度均有关，而分度表是在冷端温 度为0℃的条件下给出的。

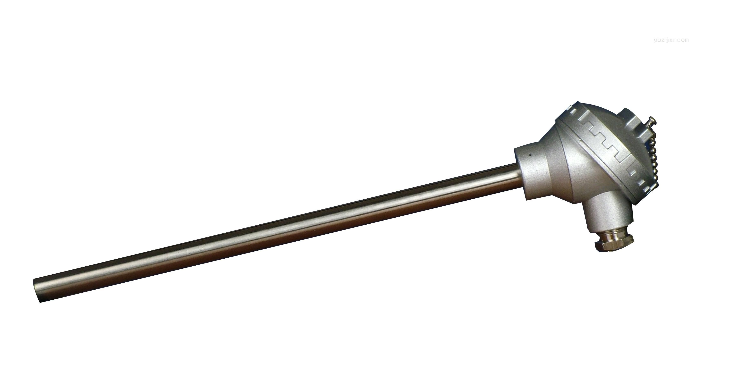

热电偶（thermocouple）是温度测量仪表中常用的测温元件，它直接测量温度，并把温度信号转换成热电动势信号，通过电气仪表（二次仪表）转换成被测介质的温度。各种热电偶的外形常因需要而极不相同，但是它们的基本结构却大致相同，通常由热电极、绝缘套保护管和接线盒等主要部分组成，通常和显示仪表、记录仪表及电子调节器配套使用。
