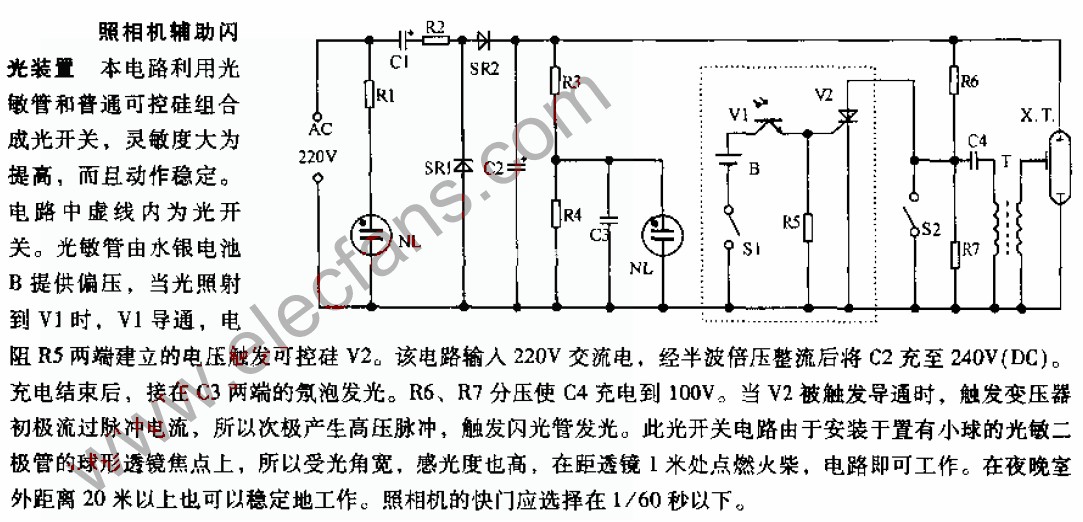

[导读] 照相机辅助闪光装置 本电路利用光敏管和普通可控硅组合成光开关，灵敏度大为提高，而且动作稳定。

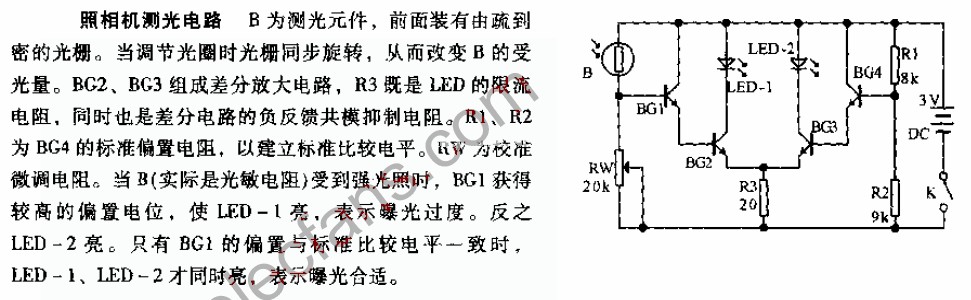

[导读] 照相机测光电路图 B为测光元件，前面装有由粗到密的山栅。

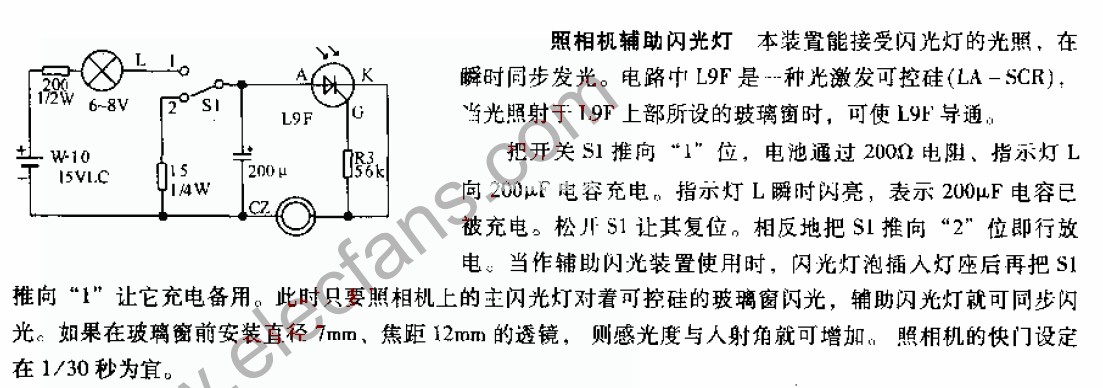

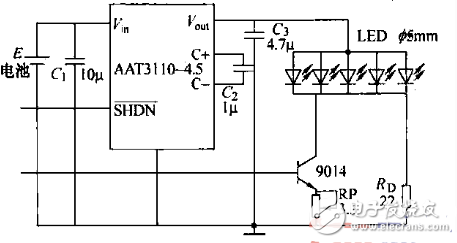

[导读] 照相机辅助闪光灯电路图

本文主要介绍了最全的照相机闪光灯电路图大全（十款照相机闪光灯电路图详解），最普通的闪光灯电路通常由DC—DC变换、储能、充电显示、触发及闪光灯管组成。接通电开关后，由三极管和振荡线圈、整流二极管构成的反擞式DC-DC变换电路将电池的低电压变换成300V左右的直流脉动电压，对储能电容器充电，当电压上升到额定电压的百分之七十（约200V左右）时，VG点亮。这时即可按动快门按钮，进行闪光摄影。快门动作时，同步触发开关闭台，触发闪光灯管，储能电容器通过闪光灯管放电闪光。

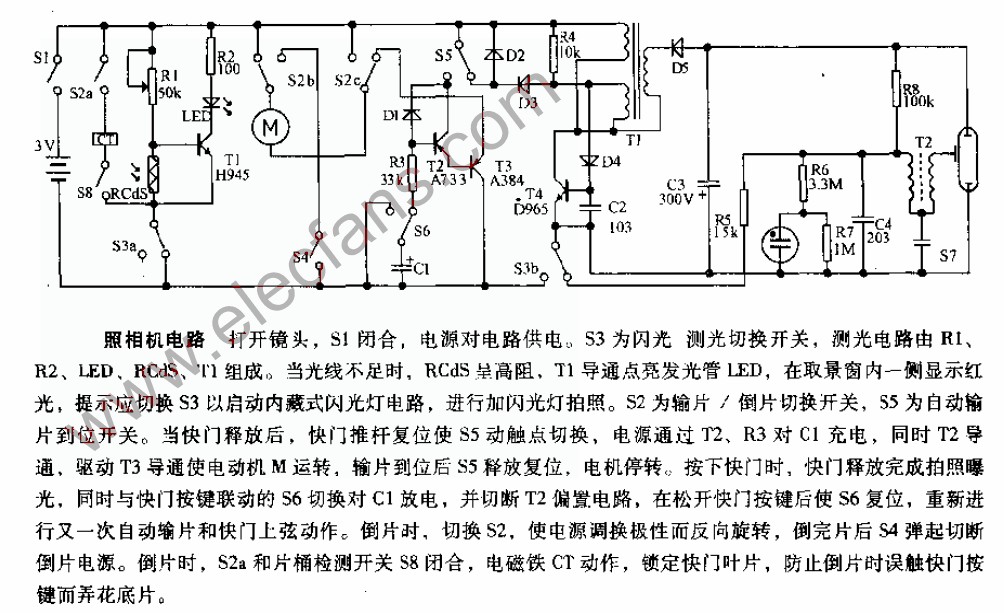

[导读] 照相机电路图 打开镜头，S1闭合，电源对电路供电。S3为闪光测光切换开关，测光电路由R1，R2，LED，RCJS，T1组成。
