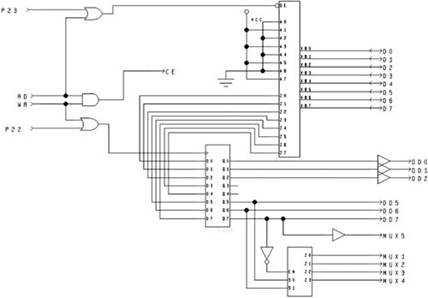

[导读] CPLD逻辑电路　　　　图6是CPLD内部逻辑电路，CPLD选用的是LATTICE公司的ispLSI1016E，逻辑设计采用原理图输入法，主要功能是对MUX的通道进行选择、对A/D转换器进

CPLD主要是由可编程逻辑宏单元（LMC，Logic Macro Cell）围绕中心的可编程互连矩阵单元组成，其中LMC逻辑结构较复杂，并具有复杂的I/O单元互连结构，可由用户根据需要生成特定的电路结构，完成一定的功能。

CPLD (Complex Programmable Logic Device)直译的话称为复杂可编程逻辑芯片。CPLD是一种用户根据各自需要而自行构造逻辑功能的数字集成电路，是从PAL和GAL器件发展出来的器件，相对而言规模大，结构复杂，属于大规模集成电路范围。适合控制密集型数字型数字系统设计，其时延控制方便。CPLD是目前集成电路中发展最快的器件之一。
