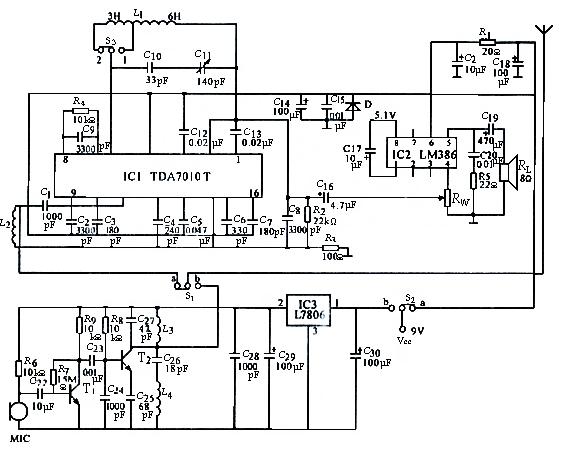

[导读] 如图所示是TDA7010T+LM386组成的调频对讲机电路与制作，IC1采用 TDA7010T或TDA7050T，IC2采用LM386或BA5386，NJM386，IC3采用L7806，BG1选用9014；BG2选用 D－40或9018。电容器除电解电容器及C11外均采用瓷片电容器，C11采用CBM－226D可变电容器，如用7/25pF微调电容器也能覆盖整个波段，但应将C10短接，电阻均用金属膜电阻。线圈无需自制。天线用87～108MHz的专用橡皮套式天线。
