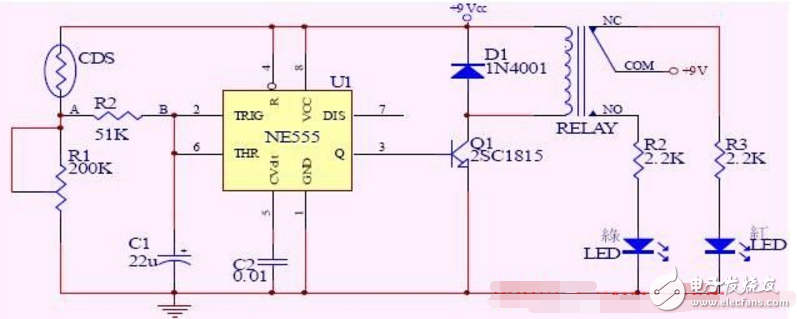

本文主要介绍了简单的路灯自控电路图大全(光控触发器/NE555/光电控制电路详解)。光控路灯的特点是具有工作稳定、可靠,不会因偶然的强光照射而引起误动作或闪烁。该光控路灯电路由光控触发器电路、开关电路和电源电路组成,当夜幕降临时,光照度逐渐减弱,光敏电阻器RG的阻值逐渐增大.NE555的②脚和⑤脚电压也开始下降,当两脚电压降至V/3时,NE555内部的触发器翻转。③脚由低电平变为高电平,使LED导通发光.VTH受触发而导通,将照明灯EL点亮。
