中央空调温湿度检测系统硬件原理图

来源：http://www.elecfans.com/article/88/131/101/2012/20120613276318.html 发布时间：2017-06-28

摘要： [导读] 中央空调温湿度检测系统硬件原理图如下图所示。温湿度检测模块与AT89S52的P1.0口相连接，同时在P1.0口上接一个4.7千欧的上拉电阻。它主要包括温湿度检测与单片机处理、键盘输入与显

中央空调温湿度检测系统硬件原理图如下图所示。温湿度检测模块与AT89S52的P1.0口相连接，同时在P1.0口上接一个4.7千欧的上拉电阻。它主要包括温湿度检测与单片机处理、键盘输入与显示输出。

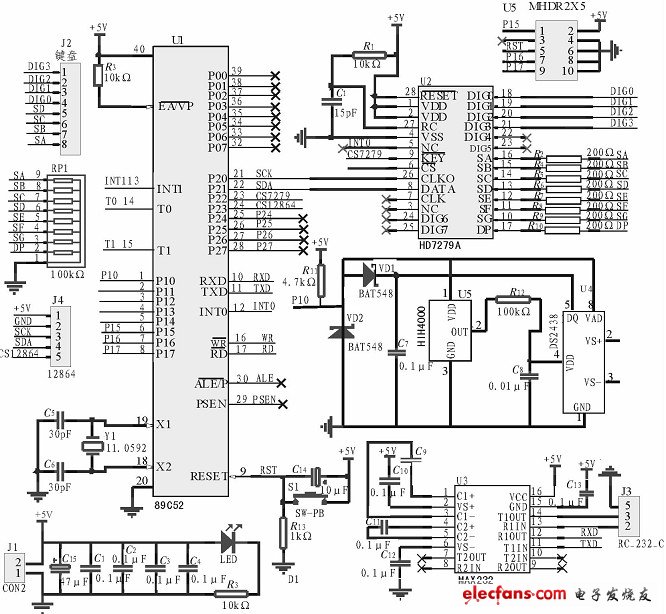

图中央空调温湿度检测系统硬件图
