所谓全桥电路就是四个三极管或MOS管组成的振荡。

　　全桥电路不容易产生泻流，而半桥电路在振荡转换之间容易泻有电流使波形变坏，产生干扰。

　　图 1 是一个输入电压400V 的全桥电路，具有400V 电源电压和一个独立的12V电源。输出电压为48V，输出电流可达14A，PWM 芯片是Unitrode 公司的UC3825。

　　图 1：全桥电路仿真模型

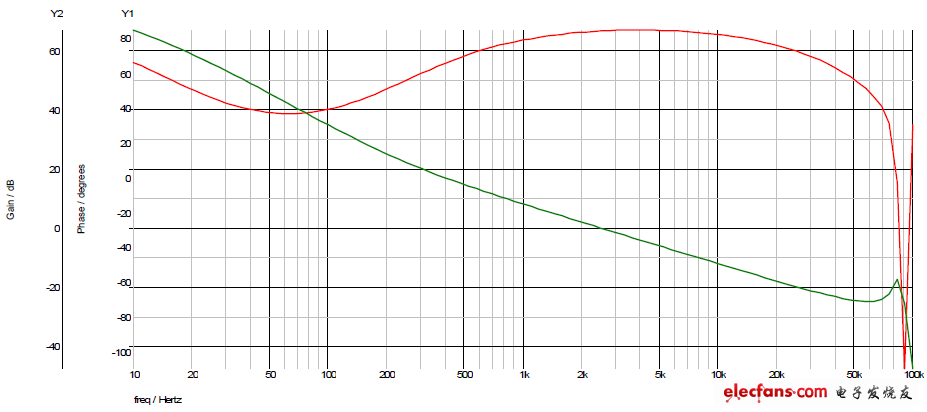

　　图2 是图1 电路的控制对输出的小信号分析的幅频特性。首先找到电路周期工作点，然后做AC 分析，最后对10A 负载进行20u 秒的瞬态分析，1G 的工作频率下耗时18 秒

图2：控制对输出的小信号分析

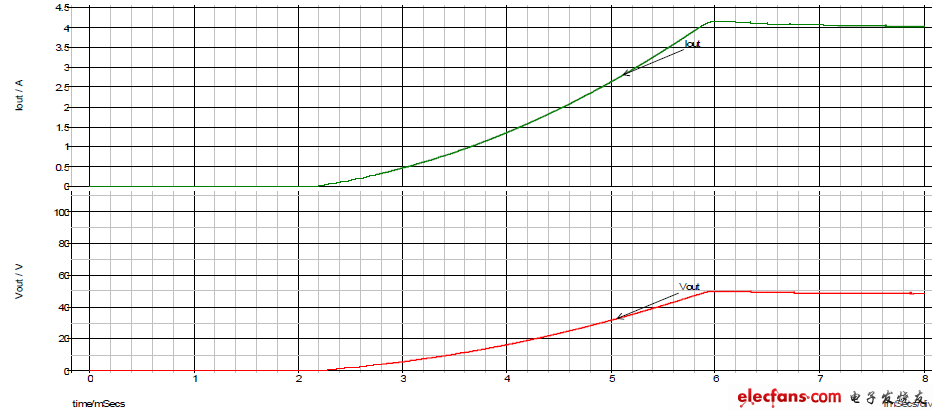

　　下面我们模拟了图1 全桥电路的启动过程，1G 的工作频率下耗时82 秒。图3为输出电压与输出电流的启动过程波形。
