本文介绍一款用互补三极管制作的 电灯轻触开关 电路，采用一只轻触开关，即可对电灯进行开和关控制，适合做多地控制一灯的开关或做时控开关使用。

　　工作原理

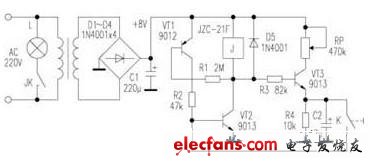

　　电路见图，220V交流电经变压器降压、D1～D4整流、C1滤波获得+8V直流电压，三极管VT1和VT2组成 互补管

　　放大器。接通电源后，因VT1基极无直流偏置通路，所以，VT1截止，VT2也截止，继电器不工作，其常开触点JK断开电灯回路，电灯L不亮。这时VT2集电极为高电位，使VT3导通，电容C2充电。当要开灯时，按一下轻触开关K，C2上的电压使VT2迅速饱和导通，继电器得电，其常开触点JK吸合，电灯L点亮。此时VT2集电极为低电位，使VT1基极有了电流通路而导通，电源经VT1的e、c极向VT2基极提供直流偏置，当轻触开关K跳开后，VT2仍能维持在饱和导通状态，电灯持续点亮。此时，VT2集电极低电位使VT3截止，C2经R4放完电。当要关灯时，按一下开关K，则VT2基极经C2接地，VT2截止，继电器失电，其常开触点JK断开，电灯L熄灭。同时因VT2截止，其集电极为高电平，又使VT1基极失去偏置而截止，当开关K跳开后，VT2将维持在

　　截止状态不变，电灯L保持熄灭。此时VT2集电极的高电位使VT3导通，电容C2被充电。电路回到初始状态，实现了利用一只轻触开关对电灯进行开和关的控制。

　　调试

　　本电路需调试可调电阻RP，RP阻值若太小，则VT3的集电极电流大，对C2的充电速度也就很快。假设此前VT2处在饱和导通状态，C2已放完电，按下K后，VT2应迅速截止，而实际上，截止是有一个过程的。VT2基极通过C2接地时，VT2趋于截止，其集电极电压上升，VT3也将趋于导通。若RP阻值小得不适当，则VT3集电极电流增长过快，对C2的充电速度过快，以致于在VT2还没有来得及完全截止，C2电压已充得较高，而使VT2转为开始导通，电路的工作状态将会不确定。按图中元件数据，RP阻值只要大于290kΩ，即可使电路十分稳定地翻转。
