为确保微机系统中电路稳定可靠工作，复位电路是必不可少的一部分，复位电路的第一功能是上电复位。一般微机电路正常工作需要供电电源为5V±5%，即4.75～5.25V。由于微机电路是时序数字电路，它需要稳定的时钟信号，因此在电源上电时，只有当VCC超过4.75V低于5.25V以及晶体振荡器稳定工作时，复位信号才被撤除，微机电路开始正常工作。

微机电路在工作中受到干扰后，容易出现CPU程序“跑飞”而盲目运行甚至出现死机现象。此时复位信号有效，使微机系统重新恢复正常运行。这种监视CPU运行的电路称为WATCHDOG电路。

常见的复位电路

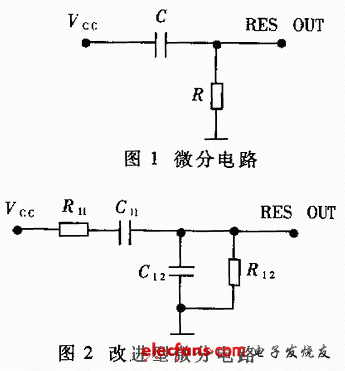

图1为一微分电路，当电源Vcc上电时，因电容C两端电压不能突变，所以RES OUT在上电时会有一段时间为高电平，复位有效。持续一段时间后，复位撤除，微机开始工作。该电路唯一优点是电路简单。但它有很多缺点：（1）当Vcc电压不足4.75V时，RES OUT也可能已撤除，因为它没有Vcc检测电路。（2）因是微分电路，容易引入高频干扰。（3）当CPU出现死机时，该电路不能引起复位，不具备WATCHDOG的功能。

图2是图1的改进型，使用时R11<<R12，R11>>C12。它克服了图1电路中的缺点（2），但是仍然有缺点（1）和（3）。
