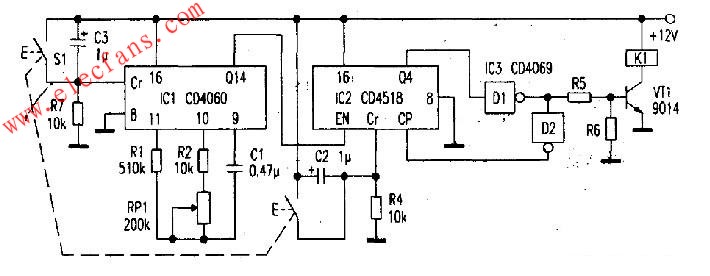

电源经C3、R7、C2、R4构成上电复位，使ICl、IC2复位，输出为0，CD4518的Q4输出低电平，经D1反相后为高电平，VTl导通，继电器K1吸合。CD4060内部（（9）、（10）、（11）脚）门电路加上R1、R2、RPl、C1构成的多谐振荡器，作为时钟信号，经CD4060组成的2级分频从Q14输出至CD4518计数器（下降沿触发），当CD4060输出的第8个脉冲经CD4518后，IC2的Q4脚输出高电平，经Dl反相为低电平，VTl截止，继电器Kl释放。
      　　同时。D1的输出信号经D2反相为高电平，送至CP端，使CD4518输出状态保持不变。调节RPl。改变时钟频率为细调。改变CD4060和CD4518的输出接线方式可粗调定时时间。S1为复位按钮，无论定时工作在什么状态，按下S1，定时将从头开始。
