如图a所示电路中，电源电压保持4伏不变，R₁的电阻为4欧，R₂、R₃的电阻均为16欧求：

⑴S₁、S₂都断开时，电流表和电压表的示数。

⑵S₁、S₂都闭合时，电路消耗的总功率。

本题属于变化电路问题，往往是因为涉及的电路图不好识别，使不少同学感到困难。为此要认真分析题目，找出题目中所述电路的各种状态。根据开关的闭合及断开情况或滑动变阻器滑片的位置情况得出电路共有几种状态。针对每一种状态，画出相应的等效电路图。选择等效电路图解题，而不要利用原电路图解题。

有关等效电路图的画法，可以运用“先拆后补”的方法。“先拆”要求：

⑴去掉被断路的元件；

⑵去掉已被短路的元件；

⑶用“去表法”去表，其原则是“电压表处是断路，电流直过电流表”。

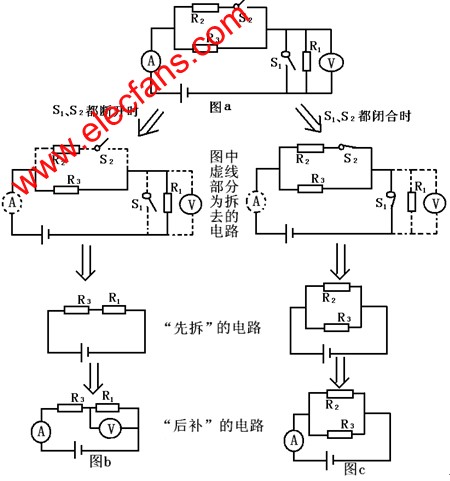

经上述操作后，在原图的基础上便可以画出最简电路图，很容易认清电路的结构。“后补”是指在最简电路图上，把有用的各电表按原图测量位置补上，这样可以弄清电表的测量对象。下面是该题的电路图分析流程图。

解：⑴S₁、S₂都断开时，电路如图b所示，由串联电路电流的特点：得，又因为解得电压表的示数 ；电流表的示数。

⑵S₁、S₂都闭合时，电路如图c所示，R₂与R₃两端的电压。

所以 ，

则总电流

电路消耗的总功率。
