KC580C彩色解码电路的应用电路图

来源：http://www.elecfans.com/article/88/131/pctv/2010/20101010224365.html 发布时间：2017-06-28

摘要： [导读] KC580C是典型的单片机式NTSC制彩色信号解码用双极型线性集成电路.它的主要功能是色信号放大,ACC,ACK,色同步信号选通APC鉴相,压控振荡和色差信号解调等.应用实例如图

KC580C是典型的单片机式NTSC制彩色信号解码用双极型线性集成电路.它的主要功能是色信号放大,ACC,ACK,色同步信号选通APC鉴相,压控振荡和色差信号解调等.应用实例如图所示.

KC580C彩色解码电路的应用电路图 www.elecfans.com

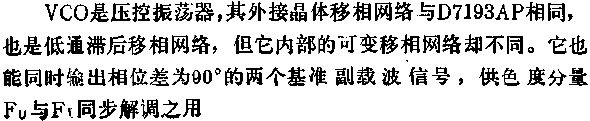

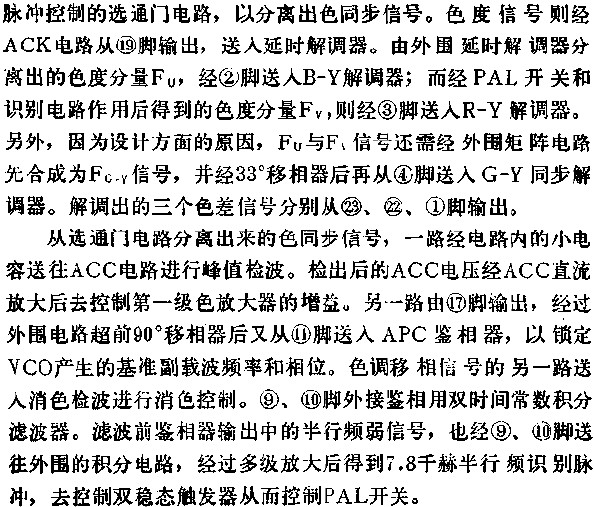

KC580C的应用原理是:彩色全电视信号经带通变压器取出色度和色同步信号,并由15脚送入电路进行放大.色度信号经电路内的两级带通放大器,进入由延迟行

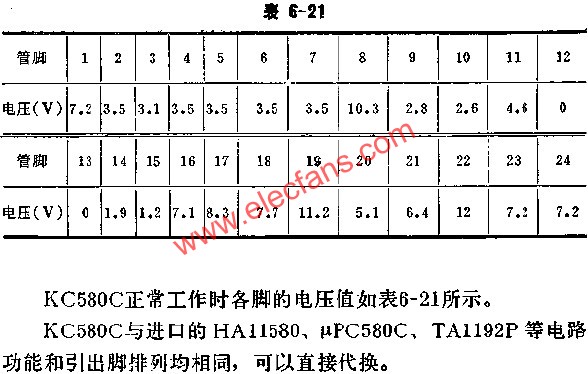

KC580C正常工作时各脚的电压值 www.elecfans.com
