CMOS集成陶瓷谐振电路图

来源：http://www.elecfans.com/article/88/131/surge/2010/20100901222649.html 发布时间：2017-06-28

摘要： [导读] CO两端接陶瓷谐振器，和C0、C1一起构成选频网络，同时再次提供180度相移;R0是反馈电阻，为放大器的输入提供偏置;R1为相位补偿电阻，其大小由M0和M1的尺寸决定，在频率比较低的应

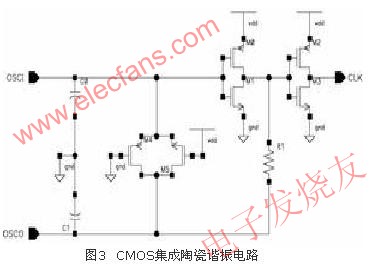

CO两端接陶瓷谐振器，和C0、C1一起构成选频网络，同时再次提供180度相移;R0是反馈电阻，为放大器的输入提供偏置;R1为相位补偿电阻，其大小由M0和M1的尺寸决定，在频率比较低的应用中，R1甚至可以为0。选用不同特征频率的陶瓷谐振器后，这个电路就可以产生相应的振荡频率。M2和M3构成输出缓冲电路，可以增大振荡器的振荡幅度和负载能力，同时把振荡整理成方波形式输出。由于反馈电阻R0一般较大，为106欧姆级，所以在CMOS集成电路设计中，常用传输门代替此电阻，减少芯片面积，降低功耗，如图3所示。
