74LSl92构成的计数器电路图

来源：http://www.elecfans.com/article/88/131/sz/2010/20100823222106.html 发布时间：2017-06-28

摘要： [导读] 74LSl92构成的计数器电路图如图4所示：左边的1片74LSl92芯片为计数器的个位，右边的1片74LSl92芯片为计数器的十位，个位和十位计数器的四个输出端都接上数码管显示。其中作为个位

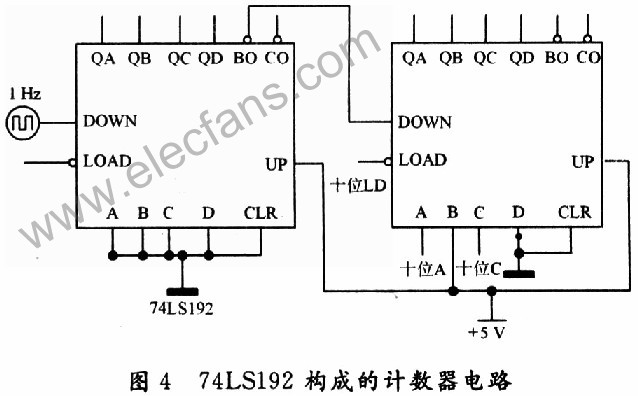

74LSl92构成的计数器电路图如图4所示：左边的1片74LSl92芯片为计数器的个位，右边的1片74LSl92芯片为计数器的十位，个位和十位计数器的四个输出端都接上数码管显示。其中作为个位数的74LS192芯片的CLK接的是1 Hz时钟脉冲。
