磁势自平衡回馈补偿式直流传感器原理图

来源：http://www.elecfans.com/article/88/131/cimin/2010/20100818221904.html 发布时间：2017-06-28

摘要： [导读] 磁势自平衡回馈补偿式直流传感器原理如图1，图中，D1、D2、D3为二极管；e1、e2为激励电压；L1为滤波电感；Us为检测绕组的输出电压。为提高直流传感器的精度，引入差值电流补

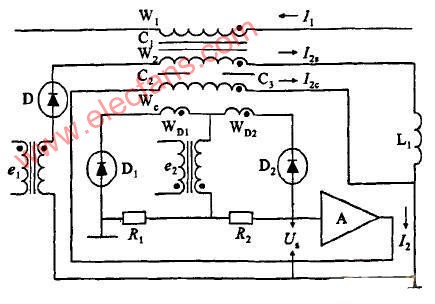

磁势自平衡回馈补偿式直流传感器原理如图1，图中，D1、D2、D3为二极管；e1、e2为激励电压；L1为滤波电感；Us为检测绕组的输出电压。为提高直流传感器的精度，引入差值电流补偿回路，将磁势自平衡回路输出安匝I2sW2与一次被测直流安匝I1W2之差作为补偿电流回路的输入，对磁势自平衡回路进行自动跟踪补偿，由检测铁心C2和C3、检测绕组WD1和WD2、补偿绕组We、差值电流检测单元以及运算放大及驱动器A构成的补偿回路，是用于对一、二次直流磁势之差的跟踪补偿。


图1 磁势自平衡回馈补偿式直流传感器原理图
