RC正激变换器缓冲电路图

来源：http://www.elecfans.com/article/88/131/jidianqi/2010/20100813221725.html 发布时间：2017-06-28

摘要： [导读] 图所示是由RC组成的正激变换器的缓冲电路。图中，当Q关断时，集电极电压开始上升到2Vdc，而电容C限制了集电极电压的上升速度，同时减小了上升电压和下降电流的重叠，从而减低

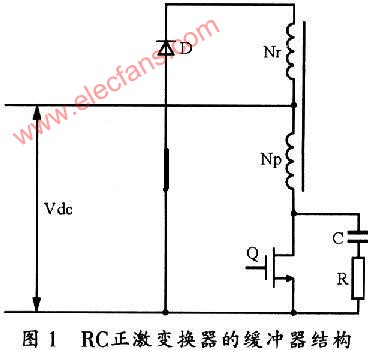

图所示是由RC组成的正激变换器的缓冲电路。图中，当Q关断时，集电极电压开始上升到2Vdc，而电容C限制了集电极电压的上升速度，同时减小了上升电压和下降电流的重叠，从而减低了开关管Q的损耗。而在下次开关关断之前，C必须将已经充满的电压2Vdc放完，放电路径为C、Q、R。
