光电检测电路图

来源：http://www.elecfans.com/article/88/131/test/2010/20100809221497.html 发布时间：2017-06-28

摘要： [导读] 图为光电检测电路。该检测电路是由放大器A，反馈电阻RF和CF组成，其输出电压为u1=SPRF，其中，S为光电二极管的灵敏度，P为入射光功率。在检测弱光信号时，RF为提高增益，RF的

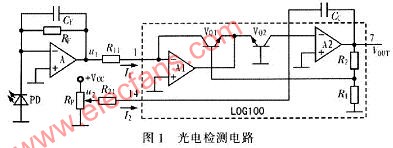

图为光电检测电路。该检测电路是由放大器A，反馈电阻RF和CF组成，其输出电压为u1=SPRF，其中，S为光电二极管的灵敏度，P为入射光功率。在检测弱光信号时，RF为提高增益，RF的取值应选择尽可能大，放大器的输入偏置电流IB和输入失调电压VB对输出电压的影响分别为IBRF和，Rs为光电二极管内阻。可以看出，减小RF可以减少以上影响，但同时会减小电路的增益。解决这个问题需选择偏置电流和失调电压均很低的运算放大器。这里选用0PAlll型高精度运算放大器，其偏置电流约为0．8 pA，输入失调电压约100μV。经过计算，RF的值取在几百MΩ范围内时，上述影响可以近似忽略，能够满足电路的要求。
