下图所示电路给出了构建OTG功能时需要在基础USB外设上添加的电路，电路中的通用串行总线控制器可以是一个微处理器和USB SIE（串口引擎），也可以是集成的μP/USB芯片或与USB收发器相连的ASIC。为总线提供电源的外部设备需要一路3.3V稳压输出供电电压，以便为逻辑电路和连接在D+、D-引脚的1500Ω电阻提供电源。通过D+、D-引脚上的上拉电阻可向主机发出设备已连接的信号，并指示设备的工作速度。电阻上拉至D+表示全速运行，电阻上拉至D-表示低速运行。其它端点（包括D+和D-的15kΩ下拉电阻）用于检测上拉电阻的状态。由于USB设计需要提供热插拔功能。因此，其ESD保护电路主要用于为D+、D-和VBUS引脚提供保护。

　　为了增加OTG的两用功能，必须扩充收发器功能来使OTG设备既可作为主机使用，也可以作为外设使用。而要实现上述功能，就需要在图3所示电路中添加D+和D-端的15kΩ下拉电阻并为VBUS提供供电电源。此外，收发器还需要具备以下三个条件：

　　（1）可切换D+/D-线上的上拉和下拉电阻，以提供外设和主机功能。

　　（2）作为A设备时，需要具有VBUS监视和供电电路；作为B设备初始化SRP时，需要监视和触发VBUS。

　　（3）具有ID输入引脚。

　　作为两用OTG设备，ASIC、DSP或其它与收发器连接的电路必须具备充当外设和主机的功能，并应按照HNP协议转换其角色。

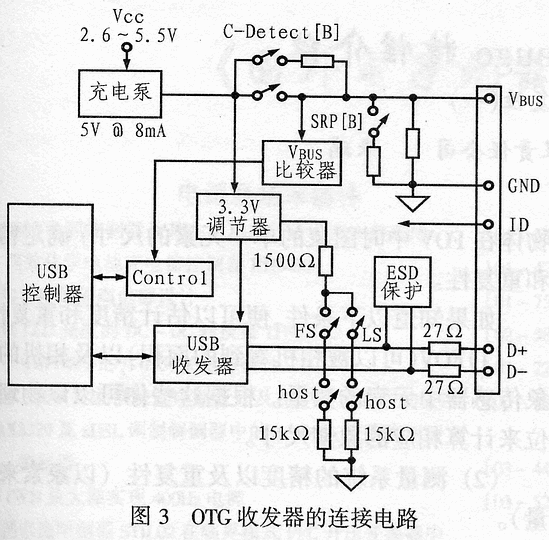

　　收发器所需添加的大多数电路用于VBUS引脚的管理。作为主机，它必须能够提供5V、输出电流可达8mA的电源。图3中的模拟开关用于配置收发器的各种功能。

　　ASIC和控制器还必须包含USB主机逻辑控制功能，包括发送SOF（帧启动）包、发送配置u36755输入u36755输出数据包，在USB 1 msec帧内确定传输进程、发送USB复位信号、提供USB电源管理等。
