单向控制门工作原理

来源：http://www.elecfans.com/article/88/131/189/2010/20100524218448.html 发布时间：2017-06-28

摘要： [导读] 单向控制门工作原理图5.4-86A所示为正向信号控制门及其波形，在控制信号VC=V2期间，VD导通，输出波形是V1和V2叠加超过零的部分，电路的时间常数RC应远大于

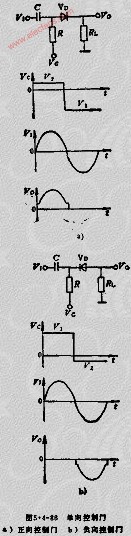

图5.4-86A所示为正向信号控制门及其波形，在控制信号VC=V2期间，VD导通，输出波形是V1和V2叠加超过零的部分，电路的时间常数RC应远大于输入信号变化周期。图5.4-86B为负向信号控制门及波形。控制信号的V2若为零，输出信号的台基将不会出现。
