4个数据位可衰减0~15DB的可编程衰减器

电路的功能

大多数电子设备通常都需要可变增益放大器。在低频用改变OP放大器反馈度的办法便可构成具有任意增益的可变增益放大器，不过采用这种方法，因开环频率特性不变，一旦提高增益，高频特性就会发生变化，如果再要考虑相位特性，使用频率范围就会受到限制。

本电路采用固定增益的放大器，只在输入端加电阻衰减器，限使衰减器大幅度改变，频率特性也基本不变。本电路可用TTL电平，进行1、2、4、8的加权后，即可构成能够直接读出数据的衰减器。选择数据为0~F时，衰减量为0.~15DB。

电路工作原理

本电路用有接点的继电器依次切换固定衰减器，可获得稳定的衰减。通常π型和T型衰减器用得较多，本电路采用的是输入输出对称的π型电路。衰减器还有平衡、不平衡之分，与电子电路连接，可以采用不平衡衰减器。

本电路是按终端阻抗为600欧设计的，如果不是600欧，则不能获得正确的衰减器。

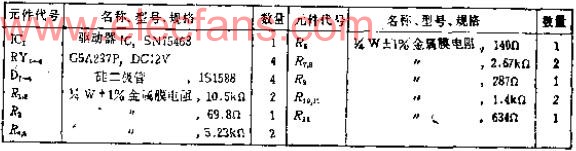

继电器采用小信号弹用的双接点的G5A237P，用达林顿驱动器使其通断，各继电器的线圈均并联了吸收反向电压的二极管，如果不接地极管，线圈两端就会产生尖锋电压，噪声也会混入到信号中。

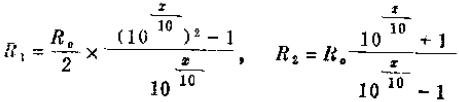

确定π型衰减器衰减量的电阻值可用下式计算；设终端电阻为R。，

式中的X代表衰减量，单位为DB。

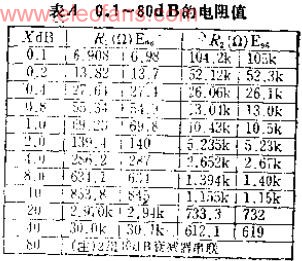

表A列出了衰减量为0.1DB~80DB时R1、R2的计算值（左列）。除非定制，否则这些阻值在系列电阻中难以找全，因此，我们从E96系列产品选出与之接近的阻值列于表中（右列），其中差别最大的是20DB的2.97K，在这种情况下与其选用2.94K，不如用一个3K和一个300K的电阻并联。

如果用一级衰减器衰减80DB，继电器的寄生电容会使高特性变坏，应用两组串联每组衰减40DB。

安装注意事项

衰减量大的衰减器，为了减少输出、输入的耦合，输出、输入之间应加隔离，并有良好接地。

为了衰减器后，信号电平会降低，为了避免干扰，最好把整个电路装在屏蔽箱内。
