隧道二极管多谐振荡电路

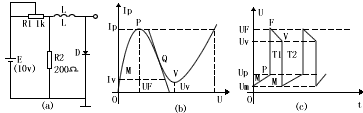

图三、隧道二极管谐振荡器
图三（a）为自激多谐振荡电路。静态工作点Q置于负阻区（见图3（b））。当接通电源后，电流I从零开始增至峰点电流，Ipo但由于静态点不稳点，加上电感不允许电流突变，所以电流增至Ip后，周而复始地进行，从而产生了快速的矩形脉冲[见图3（C）]。其参数如下：

脉冲宽度：T1≈（L/RΣ）In[(UF-ET+IpRΣ1)/(Uv-ET+IvRΣ1)]

脉冲间隔：T2≈(L/RΣ2)In[(ET-IvRΣ2)/ET-IpRΣ2)]

式中：RΣ1=R1//R2+（UF-Uv)/(Ip-Iv)

RΣ2=R1//R2+(Up/Ip),ET=E[R2/(R1+R2)]
