摘要： [导读] T形R-2R电阻网络D/A转换电路 ⑴电路结构 图 T形R-2R电阻网络D/A
⑴电路结构

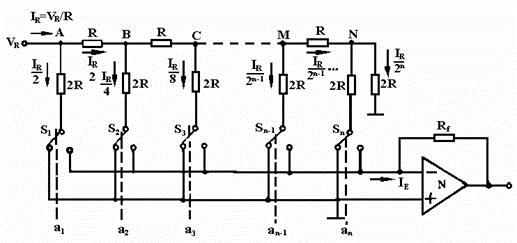

图 T形R-2R电阻网络D/A转换电路
①电阻网；
②模拟开关；
③读出电路；
④基准源 V R 。
⑵ I/O 传输关系
即求解解码网输出模拟量与输入数字量间关系。
①各位电流分析
因各位模拟开关均为恒流开关，当解码网输出双电流模拟量的右边接成负反馈状态的读出电路后，不管开关打在左边或右边，所有 2R 电阻的下端均接地（或虚地）。所以，可以根据代码画出等效电路图。
②公式推导：
方法：用叠加原理求解。
、
与数字量的关系如下：
（注：
指当
时，
；
时，
）
③读出电路（思考：为什么用此电路？）：
式中：
——反馈电阻； R ——解码网电阻；
